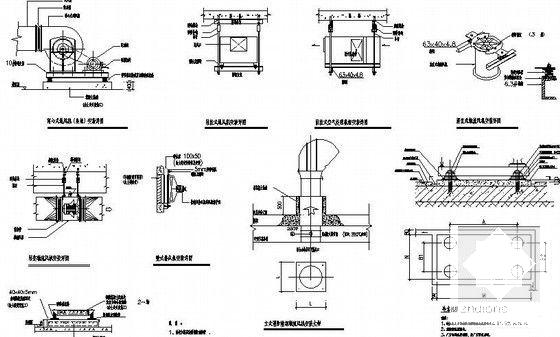

工厂暖通空调设计CAD施工图纸(安装大样图)

附件详情

一、项目概要：该项目位于广州市，工厂总建筑面积30877.6m ,主要使用功能首层为生产车间，夹层为生产办公用。

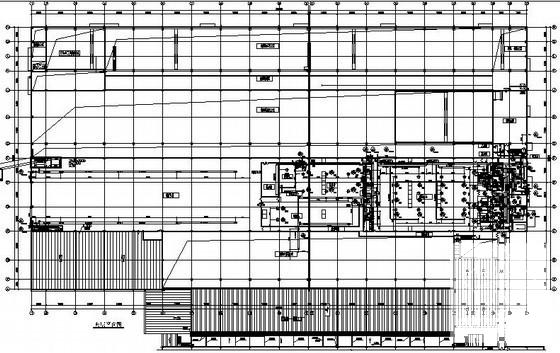

二、设计内容：二期工厂首层设置中央空调系统，夹层部分房间设置变制冷剂流量多联分体式空调系统夏季供冷，冬季供暖。二期工厂首层部分房间设置分体空调。二期工厂通风系。附属栋空调、通风系统。
三、制冷系统：

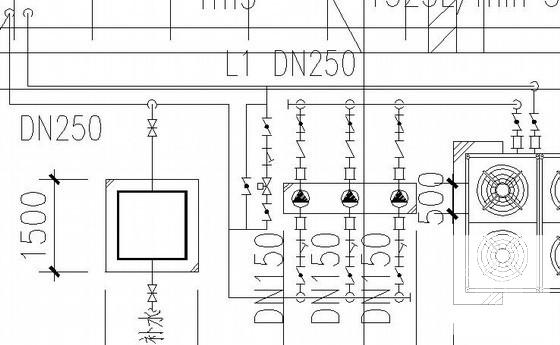

1.冷热源采用1台冷负荷为1000kw的风冷单螺杆式热泵机组,机组设置在屋面。
2.首层预留冷冻水管，末端留至后期设计。

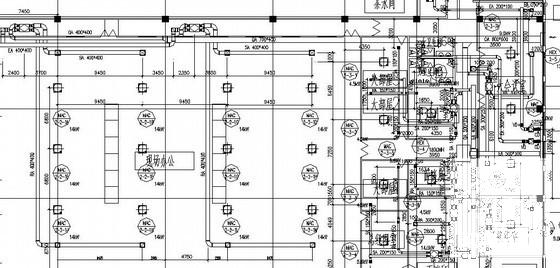

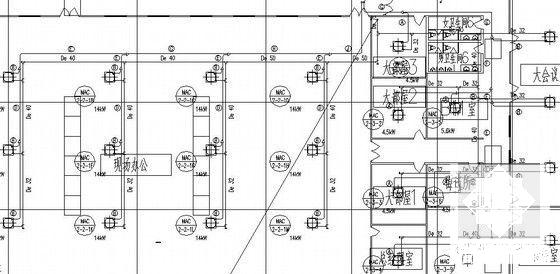

3.工厂夹层部分房间设置变制冷剂流量多联分体式空调系统,其中部分房间新风采用新风机引入室内，部分房间采用全热交换器引入室内。
4、冷冻水供回水温度分别为：7/12 °C.
5、首层冷冻水管尽量布置成同程式.

，图纸共30张。
