4层火车站招待所暖通设计CAD施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：宾馆
  • 建筑高度类型：多层建筑
  • 建筑设计面积：12000平方米
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 参考图纸：12张
  • 设计年代：近代
  • 设计内容：空调,通风,采暖,防排烟,机房,其它
  • 冷热源：水地源热泵
  • 空调系统：全水系统
  • 采暖系统：热水辐射
  • 水系统：同程式
  • 项目所在地：西藏

附件详情

  • 空调水管平面图
  • 空调通风平面图
  • 空调系统流程图
  • 防排烟平面图
  • 排烟系统图

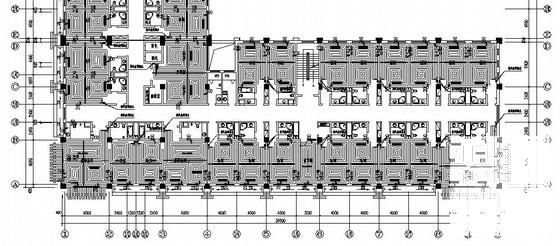

  • 采暖平面图
  • 机房 平面布置图
  • 水源热泵工艺流程图
  • 详图

附件详情

该项目为拉萨火车站的某招待所，地上四层。总建筑高度为19.8米，总建筑面积为1.2万平方米。
本施工图设计内容包括：综合招待所的空调、通风、采暖及防排烟系统的设计。
设计年代：近代，图纸12张。

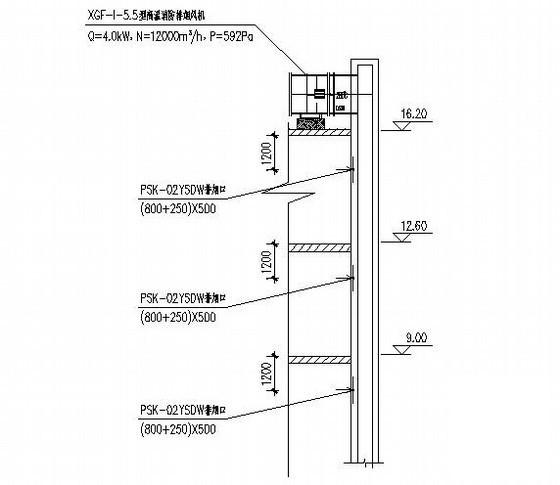

走廊排烟系统图

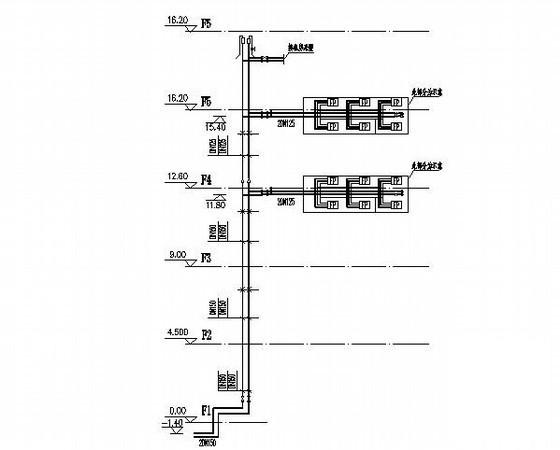

空调系统流程图

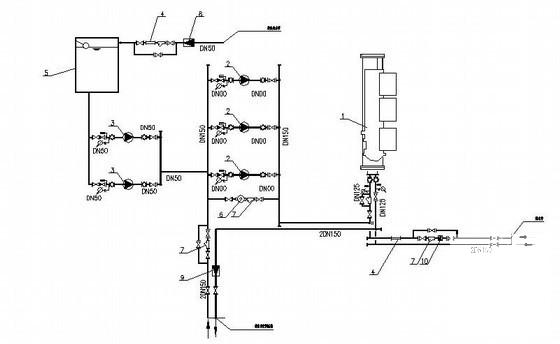

水源热泵工艺流程图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 4层火车站招待所暖通设计CAD施工图纸 - 1
    第 1 张图
  • 4层火车站招待所暖通设计CAD施工图纸 - 2
    第 2 张图
  • 4层火车站招待所暖通设计CAD施工图纸 - 3
    第 3 张图
  • 4层火车站招待所暖通设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
