2层小型综合体育馆强弱电系统CAD施工图纸
- 建筑类别：体育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：2300平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 火灾保护分级：二级
- 接地方式：TN-S
- 项目所在地：甘肃
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
- 弱电设计：综合布线系统,有线电视和卫星接收系统,扩声系统,其它
附件详情
- 1、电气设计说明
- 2、综合布线系统图
- 3、电视系统图
- 4、音响系统图
- 5、低压配电系统图
- 6、配电干线系统图
- 7、KS箱系统图
- 8、配电箱系统图
- 9、 照明平面图
- 10、 弱电平面图
- 11、动力平面图
- 12、屋面 防雷平面图
- 13、基础接地平面图
附件详情
该附件是小型综合体院馆强弱电系统施工图纸，总共15张。
局部二层，总建筑面积为2535.16平方米，座位数为674，为多层公共建筑，小型体育馆。
设计范围：1）220/380V配电系统；2）照明及动力系统；3）有线电视系统；4）电话及网络综合系统；5）建筑物防雷、接地系统及安全措施；

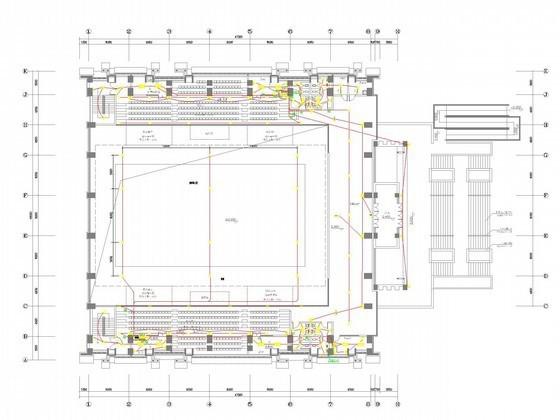

基础接地平面图
配电系统图

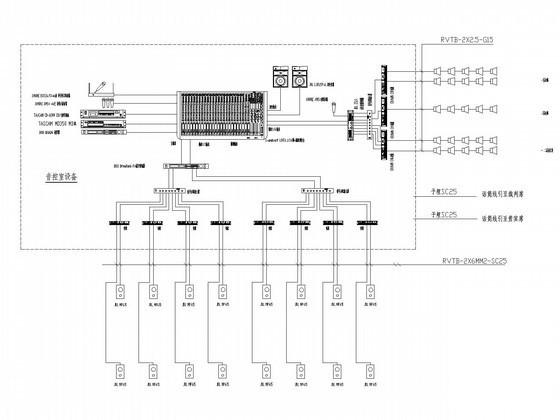

音响系统图

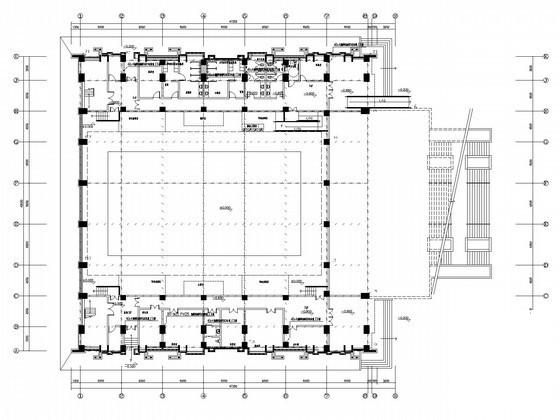

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
