15层钢筋混凝土结构住宅楼强弱电CAD施工图纸(火灾自动报警系统)

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：15层
图纸设计深度：施工图
参考图纸：11张
设计年代：近代
项目所在地：四川
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,通信系统,有线电视和卫星接收系统

附件详情

1、电气设计说明
2、配电系统图
3、电话系统
4、有线电视系统
5、对讲系统
6、火灾自动报警系统
7、消防联动控制系统
8、安防系统
9、照明平面图
10、插座平面图
11、弱电平面图
12、电气平面
13、防雷平面图

附件详情

项目概要：该项目由一梯四户的三个住宅单元组成大楼建筑设计结构形式为框架边形剪力墙结构，现浇混凝土楼板。住宅建筑面积约1.58万平方米，住宅共计174套;该项目为15层单元式住宅
设计范围：220/380V配电系统;建筑物防雷、接地系统及安全措施;有线电视系统;电话系统;多功能访客对讲及燃气泄漏报警系统；火灾自动报警及消防联动控制系统;闭路监视电视系统;所有强弱电干线均从地下室桥架引来,其编号和规格详见地下室电施图。
，总共11张。

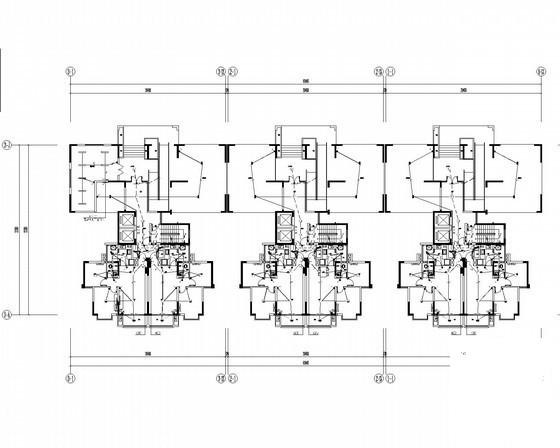

底层照明平面图

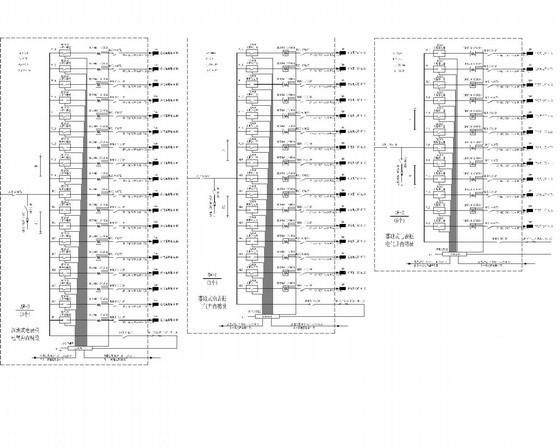

配电箱柜系统图

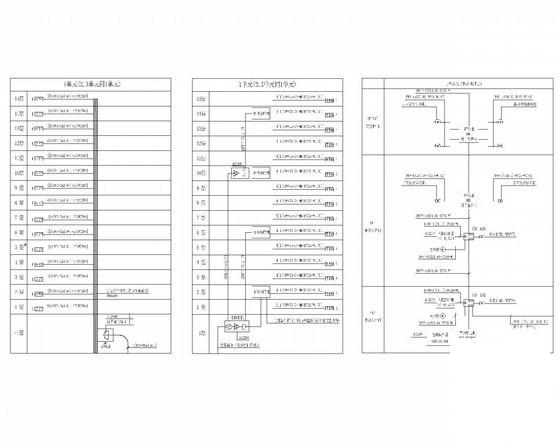

弱电系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
