国内学校体育活动中心暖通设计CAD施工图纸（地暖）
- 附件设计说明：有
- 建筑类别：体育
- 建筑设计面积：4980平方米
- 参考图纸：20张以下张
- 设计内容：空调,通风,采暖,机房
- 冷热源：锅炉
附件详情
- 设计施工说明、图例
- 通风平面图
- 空调平面图
- 管道平面图
- 采暖平面图
- 采暖系统图
附件详情
该资料为北京市某学校新校舍体育活动中心暖通空调设计,建筑面积4980m2；建筑高度18.55m。
设计内容：1. 送排风系统 2.地板辐射供暖系统 3. 散热器供暖系统 4. 变频多联空调系统。
，图纸共11张。

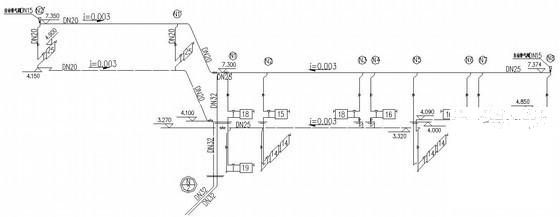

采暖系统图

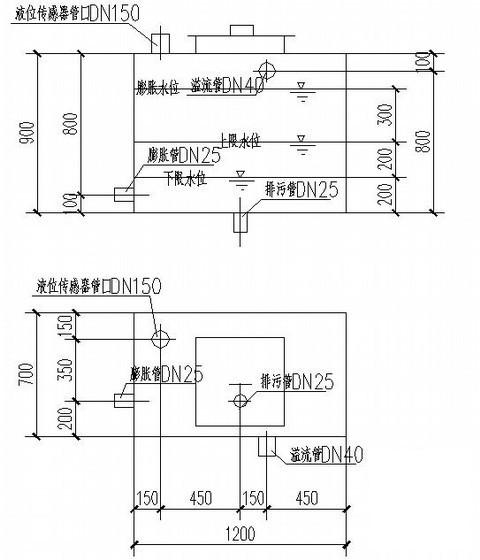

膨胀水箱管口位置图

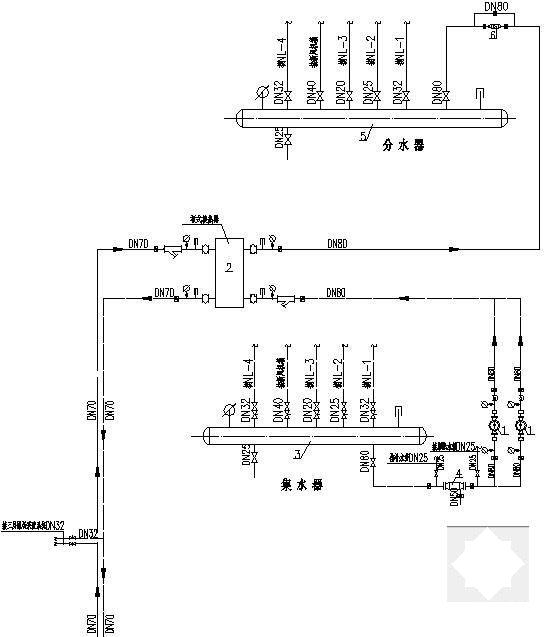

地下室换热机房流程图

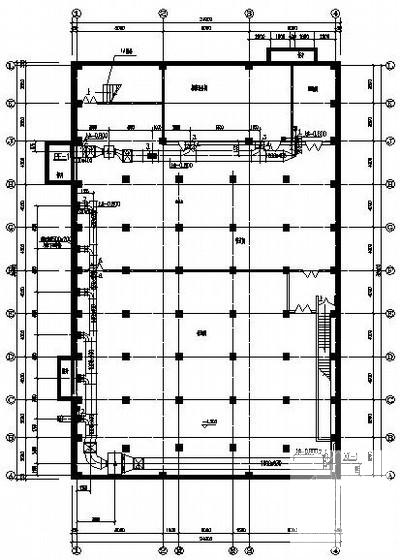

地下室通风平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

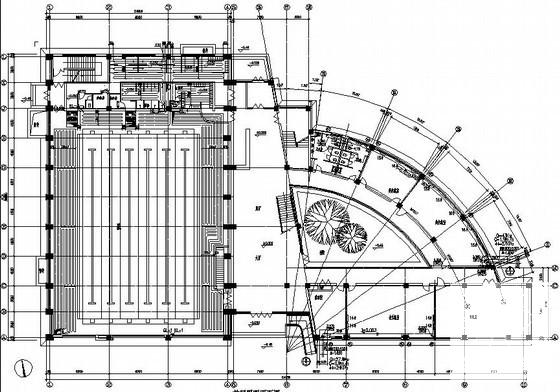

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.65 MB
- 收藏次数：0
-
文件名称：
附件-995858585786786575988.rar
