25层钢筋混凝土结构住宅楼电气CAD施工图纸(消防设计说明)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:25285.76平方米
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 负荷等级:一级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 有线广播:火灾应急
  • 接地方式:TN-C-S
  • 项目所在地:河北
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

  • 一、总设计说明及图例表
  • 二、供电系统图
  • 三、照明干线系统图一
  • 四、照明干线系统图二
  • 五、弱电干线系统图及电气竖井设备安装立面图
  • 六、消防设计说明
  • 七、图例表及消防系统图
  • 八、地下一层照明平面图
  • 九、首层照明平面图
  • 十、标准层照明平面图
  • 十一、设备层照明平面图
  • 十二、标准层 弱电平面图
  • 十三、地下一层消防平面图
  • 十四、首层弱电及消防平面图
  • 十五、标准层消防平面图
  • 十六、设备层消防平面图
  • 十七、屋顶 防雷平面图
  • 十八、接地平面图

附件详情

本稿件是某高层住宅楼全套电气图纸,设计包含总设计说明及图例表、供电系统图、照明干线系统图一、照明干线系统图二、弱电干线系统图及电气竖井设备安装立面图、消防设计说明、图例表及消防系统图、地下一层照明平面图、首层照明平面图、标准层照明平面图、设备层照明平面图、标准层弱电平面图、地下一层消防平面图、首层弱电及消防平面图、标准层消防平面图、设备层消防平面图、屋顶防雷平面图、接地平面图。
本住宅楼高25层,地下一层,建筑面积是25285.76平方米,地下建筑面积为984.58平米,高度为75.450米,屋顶设有电梯机房,属于一类高层建筑。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

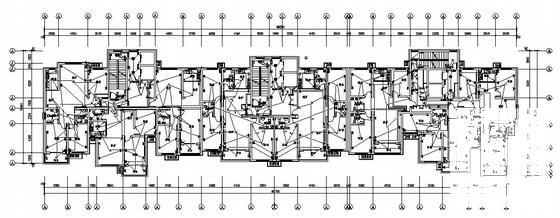

  • 25层钢筋混凝土结构住宅楼电气CAD施工图纸(消防设计说明) - 1
    第 1 张图

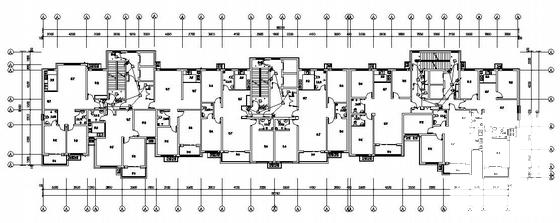

  • 25层钢筋混凝土结构住宅楼电气CAD施工图纸(消防设计说明) - 2
    第 2 张图

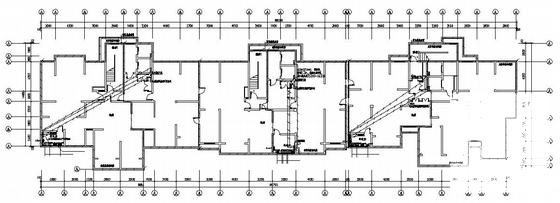

  • 25层钢筋混凝土结构住宅楼电气CAD施工图纸(消防设计说明) - 3
    第 3 张图

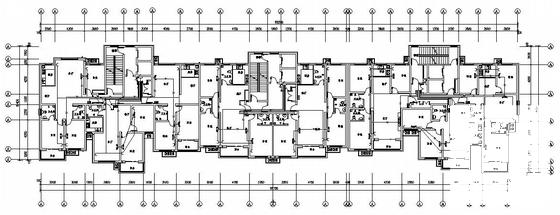

  • 25层钢筋混凝土结构住宅楼电气CAD施工图纸(消防设计说明) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
