9层商业办公楼弱电智能系统CAD图纸

资料简介
赚取积分

建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：84748平方米
建筑地上层数：9层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
地下室用途：商业
项目所在地：上海
弱电设计：火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,呼应信号及信息显示,其它

附件详情

1、安防网系统图
2、防盗报警系统图
3、管理网系统图
4、广播系统图
5、机房布置图
6、监控系统图
7、门禁系统图
8、设计说明及图例
9、停车场系统图
10、外部通讯系统图
11、万通能量计量系统图
12、无线对讲系统图
13、信息发布-内部通讯系统图
14、信息发布系统图
15、巡更系统图04
16、有线电视系统图

附件详情

该附件是9层商业办公楼弱电智能系统施工图纸，总19共张。
项目概要：该项目覆盖范围包括地下室、商业部分、办公部分。整个项目消防控制中心位于地下一层，长14.50米，宽6.5米，面积近210平方米。
设计范围：闭路电视监控系统，防盗报警系统，巡更系统，门禁管理系统，停车管理系统，车位引导系统，无线对讲系统，背景音乐及应急广播系统，楼宇自动化系统，信息发布系统，综合布线系统，电梯五方通话系统，电梯控制管理，有线电视系统，计算机网络系统，信息化应用系统，智能化集成系统，机房工程以及建筑环境，线缆敷设、供电与接地。
......
，总19共张。

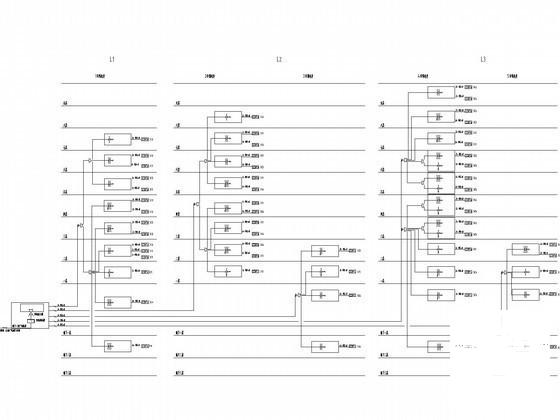

安防网系统图

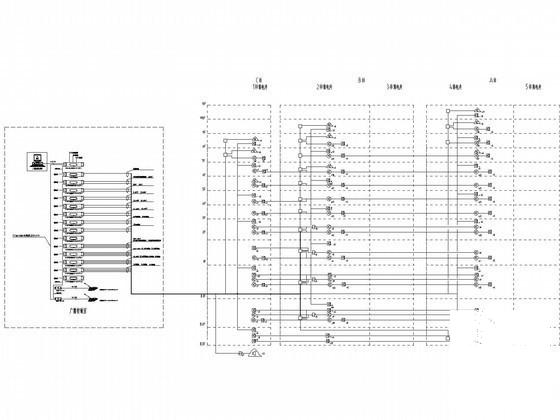

广播系统图

有线电视系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
