3层专家办公楼电气CAD施工图纸（三级负荷）
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：498.3平方米
- 建筑地上层数：3层
- 参考图纸：16张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、配电系统图
- 三、弱电设计
- 四、 弱电平面图
- 五、插座平面图
- 六、 照明平面图
- 七、防雷接地平面图
附件详情
该项目是某专家办公楼项目，设计包含配电系统、
照明系统
、防雷接地，弱电包含电话、有线电视、宽带网络系统。大楼建筑面积498.3平方米，建筑层数为三层；一层高为3.60米，二层、三层层高为3.30米，采用TN-C-S接地系统。

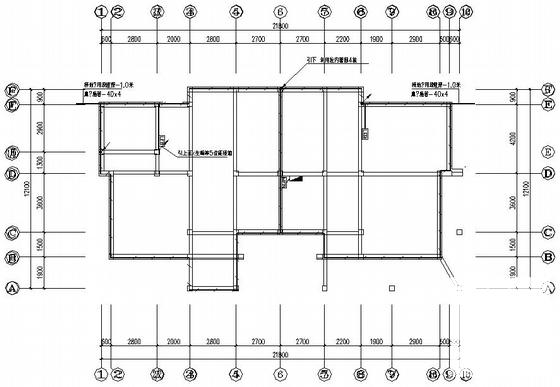

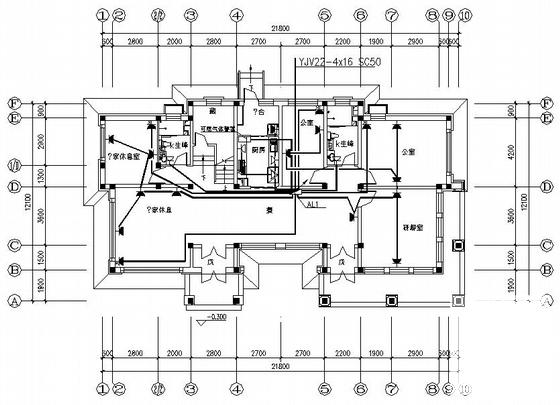

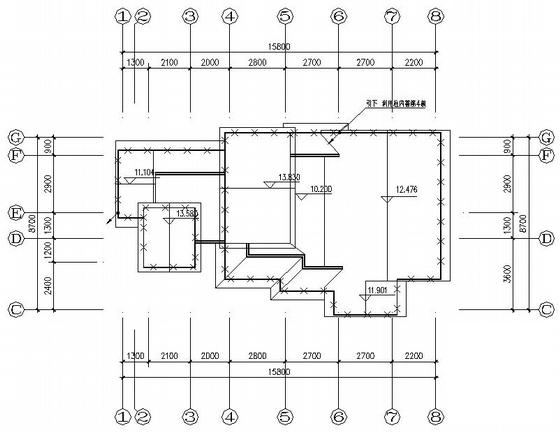

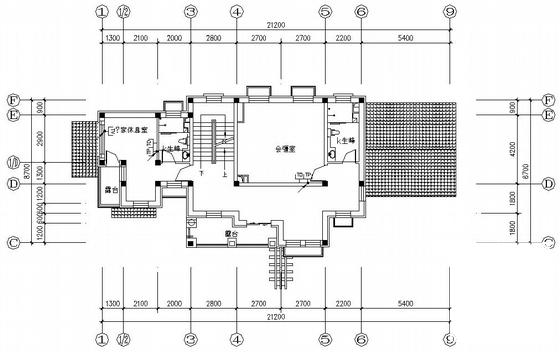

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.4 MB
- 收藏次数：0
-
文件名称：
附件-995856778087777686786.rar
