2层生态住宅楼电气CAD施工图纸设计

资料简介
赚取积分

建筑类别：住宅建筑
建筑高度：多层建筑
建筑设计面积：238.19平方米
建筑地上层数：2层
设计阶段：施工图设计
参考图纸：20张以下
负荷等级：三级负荷
防雷等级：三级
接地方式：TN-S
设计内容：电气设计说明, 配电箱系统 ,照明配电系统,建筑物防雷接地,电话宽带系统,楼宇可视对讲系统,有线电视系统,综合布线系统,保安闭路监视系统

附件详情

一、电气设计说明
二、基础接地平面图
三、弱电系统图
四、弱电平面图
五、照明平面图
六、插座平面图
七、地源热泵弱电

附件详情

本稿件为某二层生态住宅电气图纸。南北错半层布置，模拟联体住宅的一个单元，建筑高度8.3米。室内外高差0.30米。总建筑面积238.19平方米。建筑设计结构形式为现浇钢筋混凝土异型柱框架结构。电气设计包括：配电系统；建筑物防雷、接地系统及安全措施；有线电视系统；电话系统；网络布线系统；多功能访客对讲系统。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

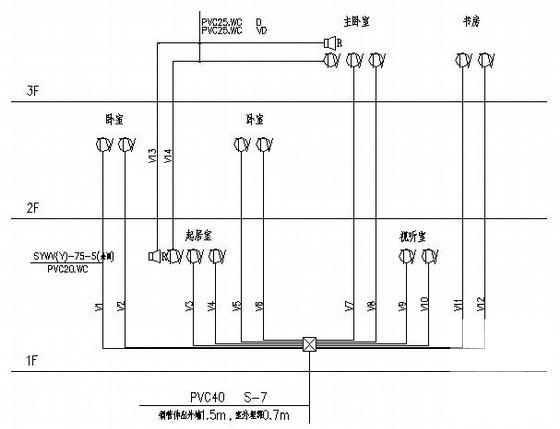

第 1 张图

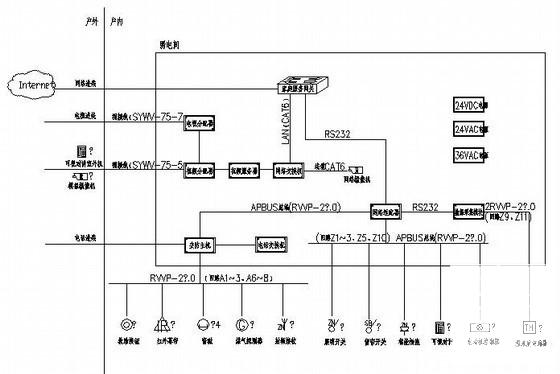

第 2 张图

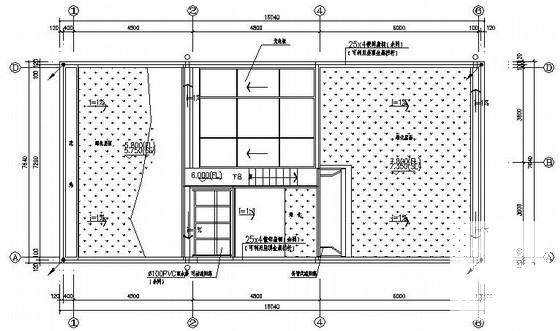

第 3 张图

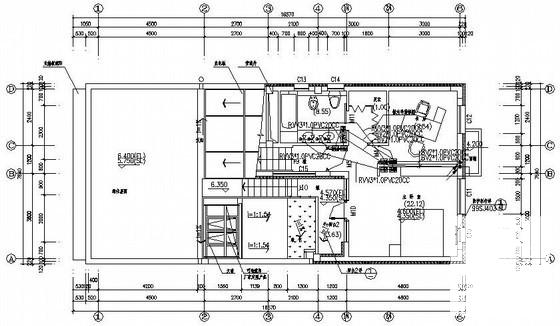

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
