单层热源厂厂房加固工程结构施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢筋混凝土结构:框架
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:6张
  • 厂房建筑高度类型:单层厂房

附件详情

该项目为某热源厂加固工程,该工程建于,由于地基不均匀沉降,造成
煤库、转运站及混凝土烟道等建筑地面下陷,墙面出现斜向贯通裂缝。受甲方
委托,我单位对墙面裂缝及地面下沉进行加固处理。
该资料包含:
结构加固设计说明、煤库地面注浆加固平面图、煤库加固 平面布置图 、转角楼、烟道建筑加固布置图、JGL、JGZ加固详图、双面钢筋网砂浆面层加固详图共6张图纸。

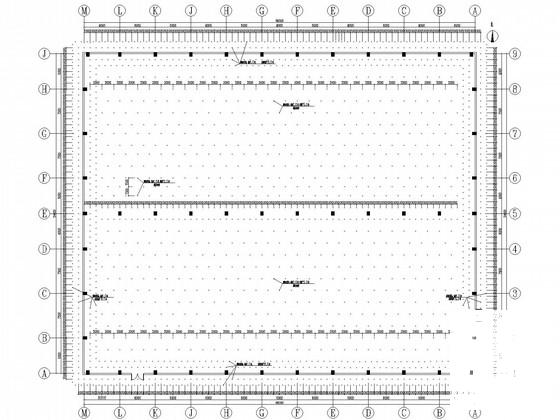

煤库地面注浆孔平面布置图

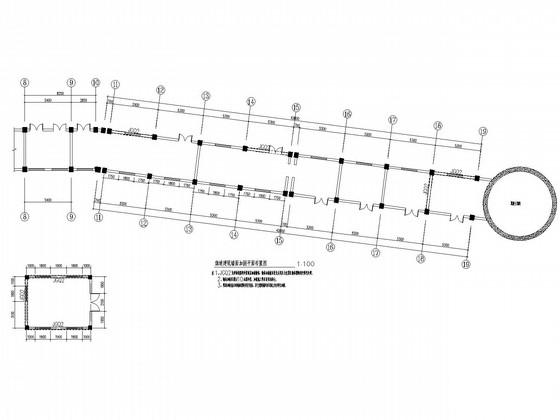

烟道建筑墙面加固平面布置图

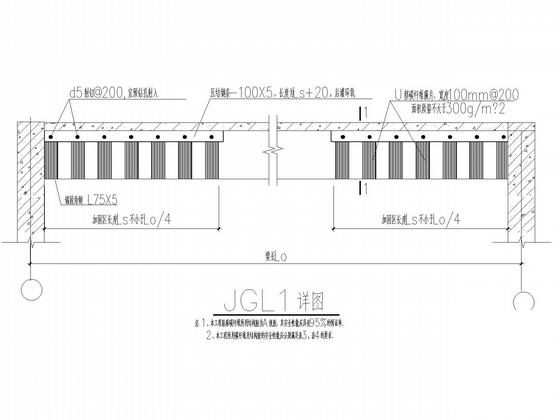

JGL详图

墙体加固

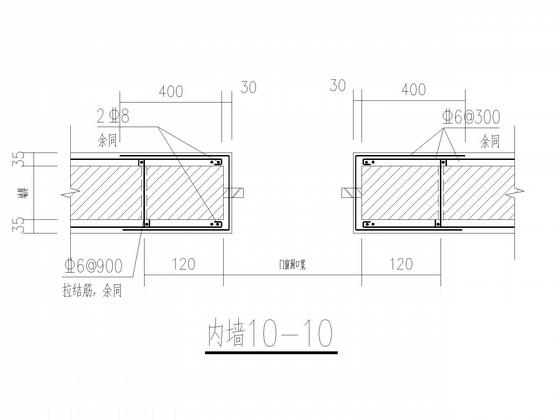

内墙底部做法

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 厂房结构加固施工 - 1
    厂房结构加固施工 - 1
  • 厂房结构加固施工 - 2
    厂房结构加固施工 - 2
  • 厂房结构加固施工 - 3
    厂房结构加固施工 - 3
  • 厂房结构加固施工 - 4
    厂房结构加固施工 - 4
  • 厂房结构加固施工 - 5
    厂房结构加固施工 - 5
  • 厂房结构加固施工 - 6
    厂房结构加固施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
