实验中学教学楼毕业设计方案（建筑、结构CAD施工图纸）
深圳龙岗实验中学地处风景如画、环境优美、交通便利的光明路。学校总占地面积为105039.6m2，总建筑面积为72026.4m2。6＃教学楼主体结构五层，局部六层，层高4m。建筑占地面积约750m2，总建筑面积约2750m2。设计总标高为23.500m。该资料采用钢筋混凝土框架结构，预制高强度混凝土管桩基础。

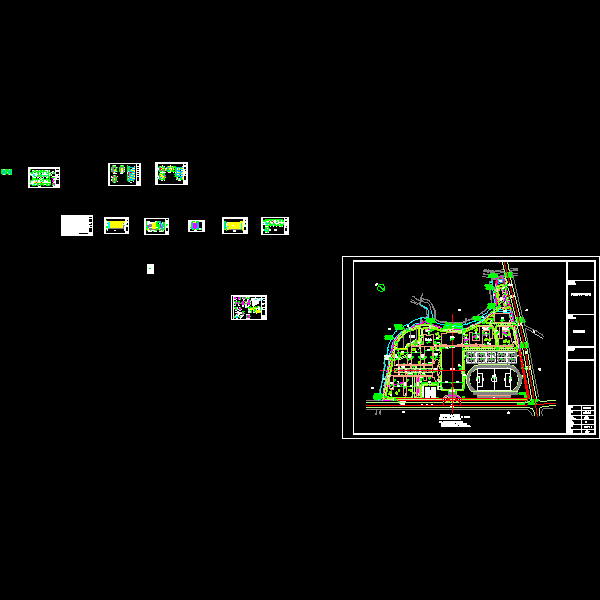

总平面图

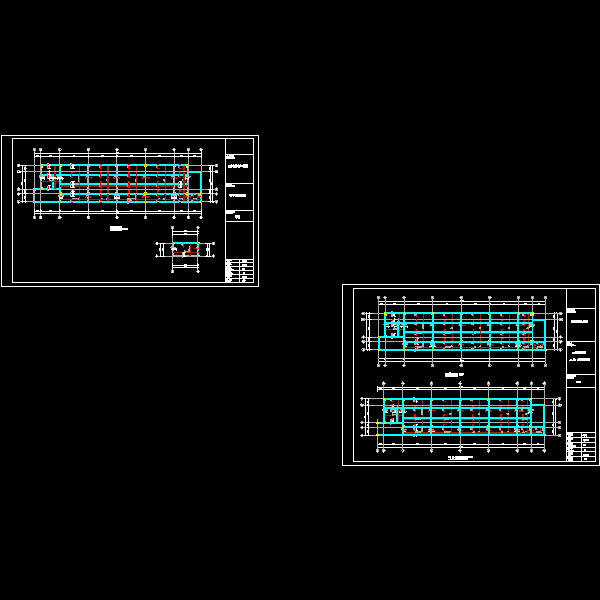

板结构施工图

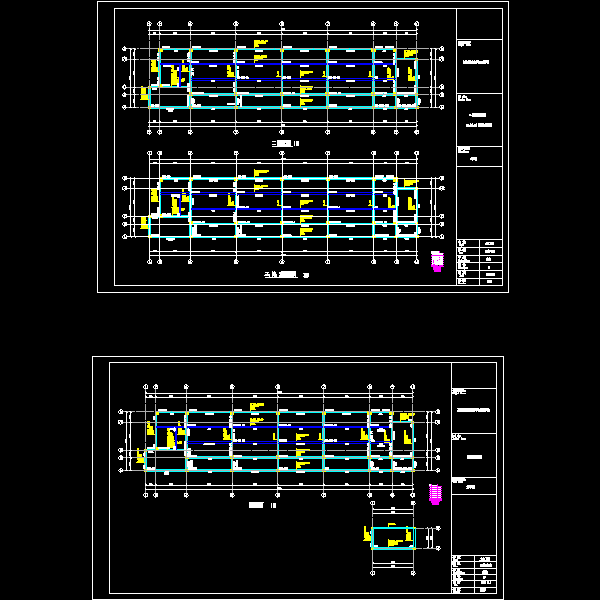

梁施工图

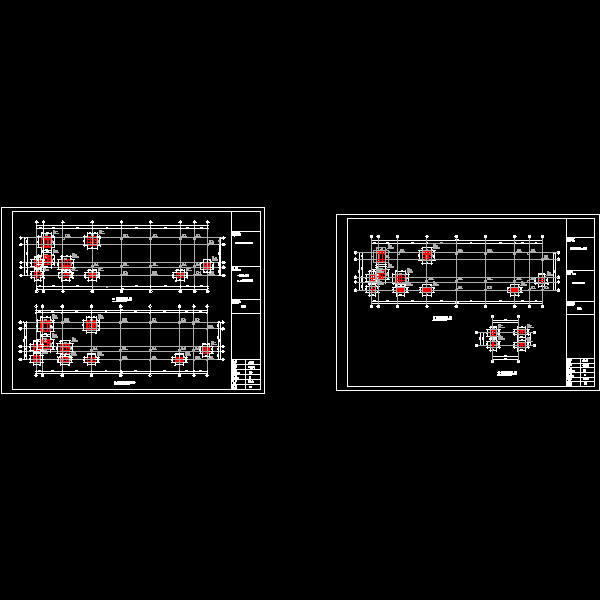

柱配图一
柱配图
页面二
页面一
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
建施.dwg -
板施工图.dwg -
柱配筋图.dwg -
梁施工图.dwg -
楼梯表及桩详图.dwg -
结构设计总说明.dwg
以上是部分截图，请下载附件后查看完整高清内容
