300吨屠宰生产废水综合处理项目施工图纸

附件详情

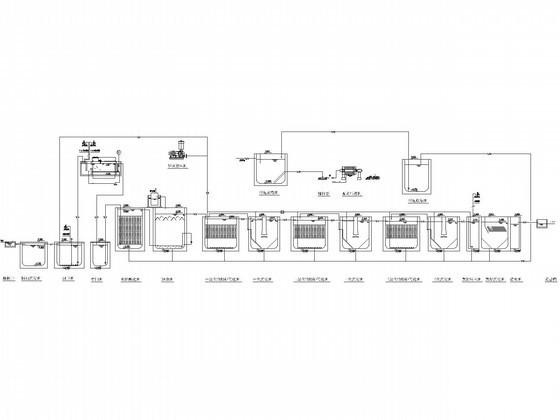

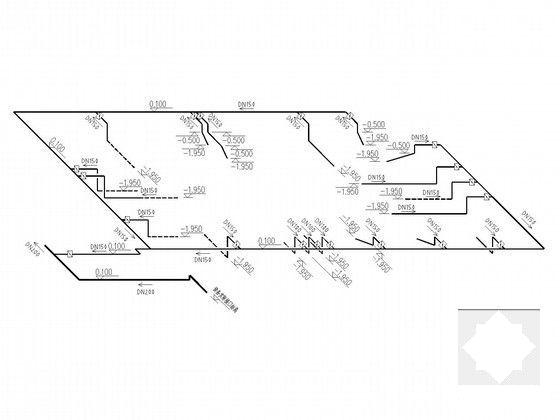

该项目位于重庆，为300吨屠宰生产废水综合处理项目，出水水质应符合国家《污水综合排放标准》（GB8978-1996）一级排放标准。本处理工艺采用隔油+调节池+气浮+水解酸化+UASB+接触氧化+絮凝沉淀的处理方式。图中尺寸以毫米计，标高以米计。建筑内排水管采用UPVC管热熔或粘接；给水管采用PP-R管，热熔联接；污水站内污水管和污泥管，参见各单体工艺图。管材质量必须符合国家相关标准的要求。管道安装必须严密，经试压和气密检查后确认无漏气后方可使用，试验压力应不小于0.6Mpa。钢制管道和水池中的钢铁构件需作防腐处理，具体施工方法应满足《给水排水管道工程施工及验收规范》GB50286-97及相关规范。
，共20张图。
