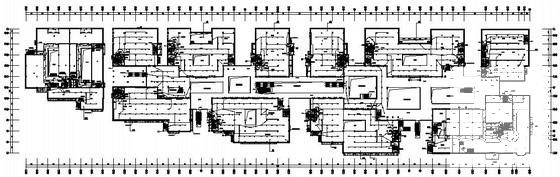

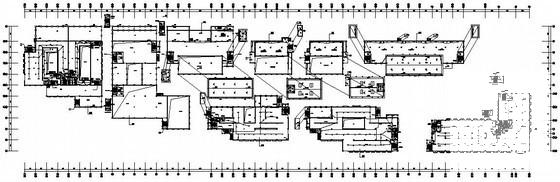

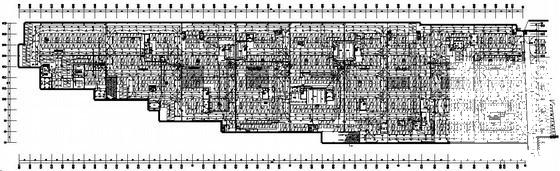

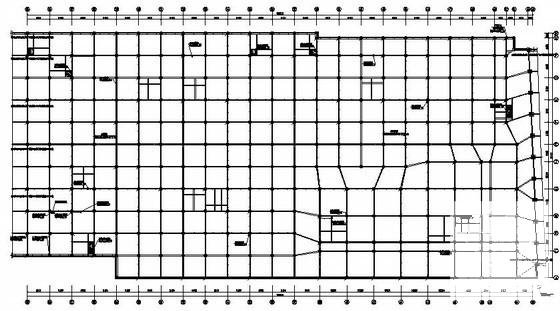

商业广场强电部分电气CAD施工图纸

附件详情

本稿件是某商业广场强电部分电气施工图纸，该项目包含二层地下车库和10栋塔楼，1号楼为地上五层建筑面积为12073平方米 ，建筑高度为21m；2号楼为地上三层,建筑面积为3631平方米 ，建筑高度为15m；3号楼为地上四层，建筑面积为7808平方米 ,建筑高度为17.4m；四号楼为地上五层，建筑面积为9525平方米 ,建筑高度为21m；5，6号楼为地上四层，建筑面积分别为3489平方米 和3510平方米 ,建筑高度均为17.4m；7号楼为地上五层，建筑面积为7835平方米 ,建筑高度为21m；8号楼为地上四层，建筑面积为5458平方米 ,建筑高度为17.4m；9号楼为地上五层，建筑面积为9267平方米 ,建筑高度为21m；10号楼为地上五层，建筑面积为11876m ,建筑高度为21m；1~10号楼功能均为商业用房。地下一层建筑面积为30863平方米 ,地下一层建筑面积为30863平方米 ；该项目总建筑面积138943平方米，地下停车位共981个，属I类车库。
该附件电气设计包含高压配电系统、低压配电、 变电所设计 、照明灯具布置、插座动力系统、应急疏散指示、弱电干线、防雷接地系统等。
