30层住宅小区55#楼地暖施工图纸（地下两层）
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：30层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计内容：通风,采暖,防排烟
- 采暖系统：热水辐射
附件详情
该资料为某住宅小区55#楼低温热水地面辐射供暖系统设计。地暖系统热媒为60/50 ℃低温热水，由设在小区内换热机组提供。系统分区：低区为地下一至地上十四层；高区为十五层及以上部分;该项目采暖系统管井内管道采用压力等级为1.6MPa的热镀锌钢管。
该资料包含采暖平面图，系统图，正压送风系统图及设计说明等。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

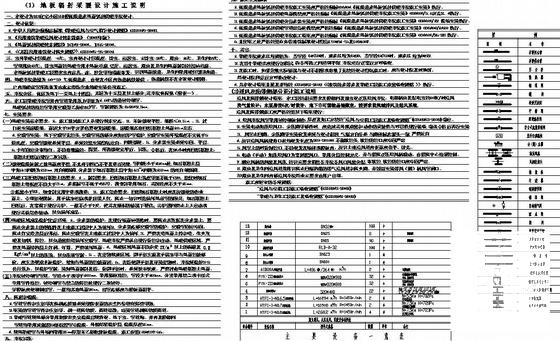

住宅小区施工图 - 1 -

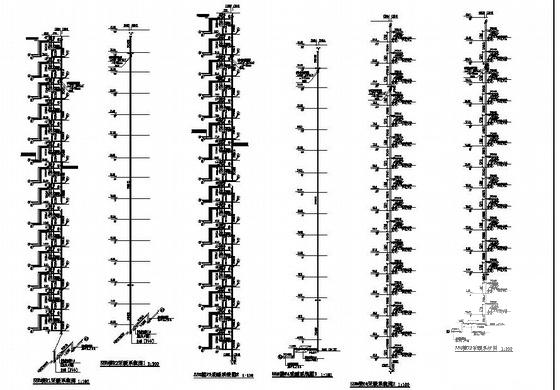

住宅小区施工图 - 2 -

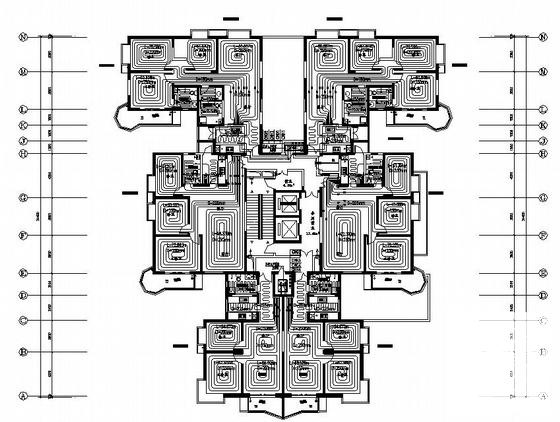

住宅小区施工图 - 3
