2层商服娱乐区商业楼强弱电CAD施工图纸15张(火灾自动报警系统)
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：1811.53平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 负荷等级：二级,三级
- 防雷等级：第二类
- 接地方式：TN-C-S
- 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：火灾自动报警系统,有线电视和卫星接收系统,信息网络系统,其它
附件详情
- 1、电气设计总说明
- 2、设备图例表 等电位联结安装示意图
- 3、配电干线图
- 4、配电系统图（1、2）
- 5、弱电系统图 火灾自动报警系统
- 6、基础接地平面图
- 7、屋顶避雷平面图
- 8、一、二层电气平面图
- 9、一、二层疏散照明平面图
- 10、一、二层弱电平面图
- 11、一、二层消防平面图
附件详情
该项目位于山东，框架结构，总建筑设计面积：1811.53平方米。
设计范围包括：供电系统；电气照明系统；建筑物防雷及接地系统；计算机网络系统；有线电视系统；电话系统；火灾自动报警系统。
该附件，总共15张。

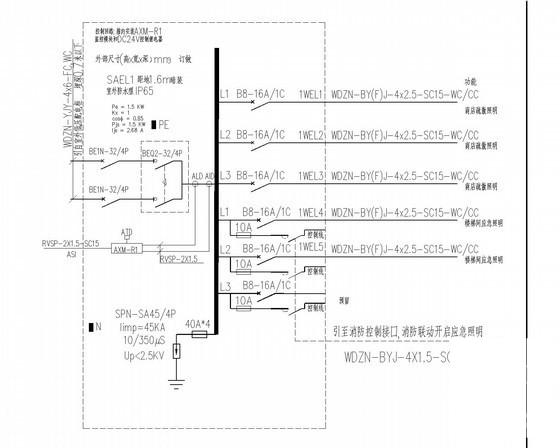

配电箱系统图

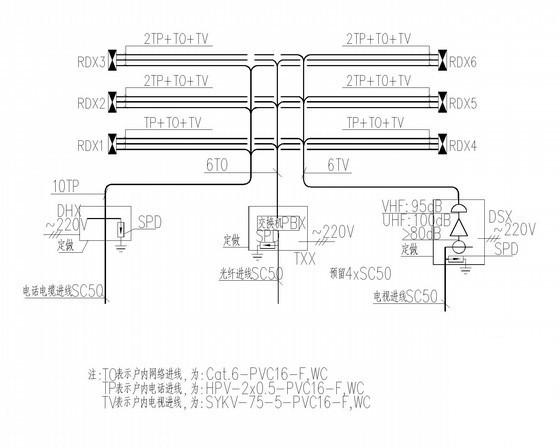

弱电系统图

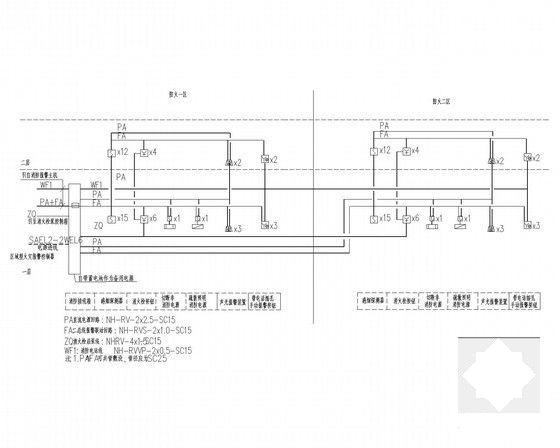

火灾自动报警系统

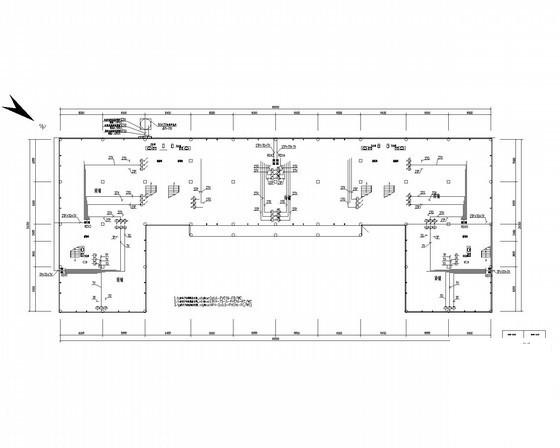

一层弱电平面图

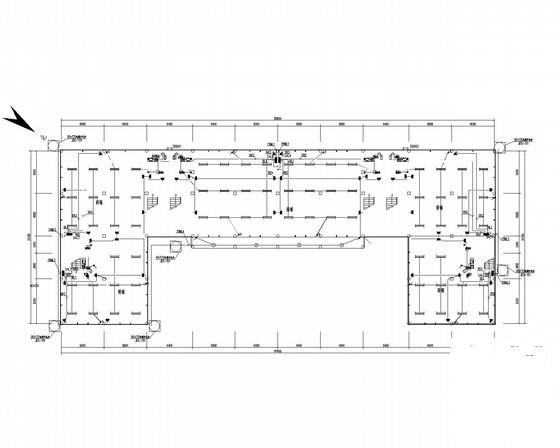

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.56 MB
- 收藏次数：0
-
文件名称：
附件-995856085588586860795.rar
