9层快捷酒店电气CAD施工图纸
- 建筑类别：商业,酒店
- 建筑高度类型：高层建筑
- 建筑地上层数：9层
- 图纸设计深度：施工图
- 参考图纸：22张
- 设计年代：近代
- 负荷等级：二级
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
附件详情
- 一、 电气设计 说明
- 二、 配电箱系统 图
- 三、 照明平面图
- 四、插座平面图
附件详情
本稿件是九层快捷酒店电气施工图纸，工程为酒店装修电气设计，地上9层。酒店大堂位于1层，4-9层为客房，共计110套。电气设计包含配电系统、照明设计、插座动力系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

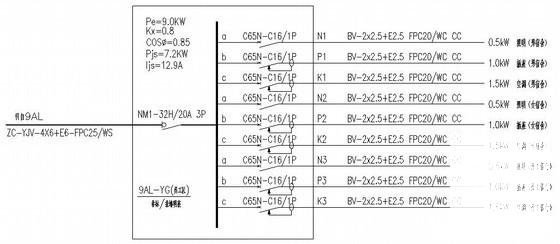

第 1 张图 -

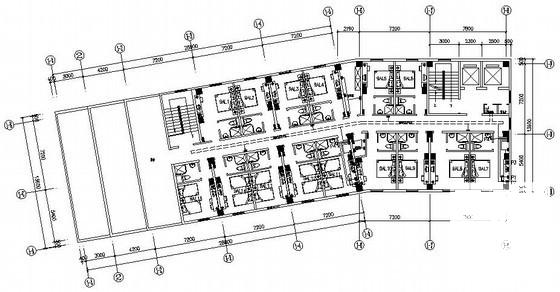

第 2 张图 -

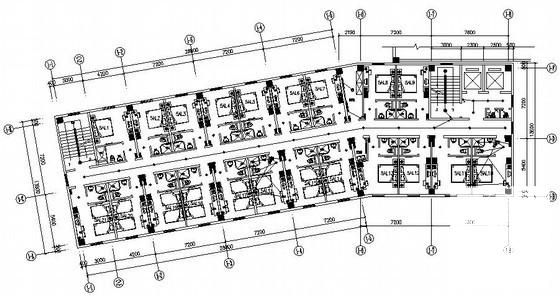

第 3 张图 -

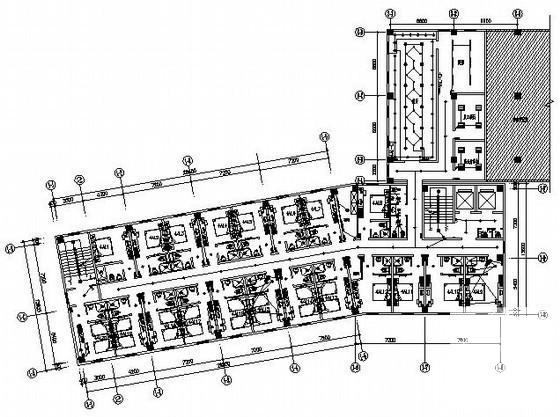

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
