4层公司大楼钢结构工程大样图（19页大样图）

附件详情

重庆某公司钢结构工程图纸
该资料为：重庆某公司钢结构工程图纸
分别为：
1.办公楼工程
主体结构4层，结构型式为框架结构。按建筑工程抗震分类属丙类建筑。
基本风压：0.40kN/平方米
地震烈度：6度
结构的设计合理使用年限：50年。
本钢结构工程柱距为6.3m、6.6m，跨度4X15.0m。
屋面排水坡度1：10。

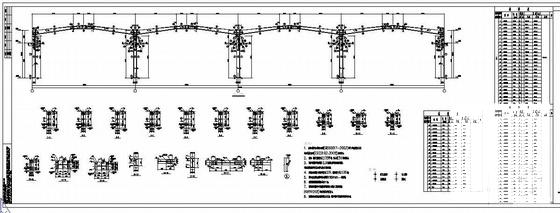

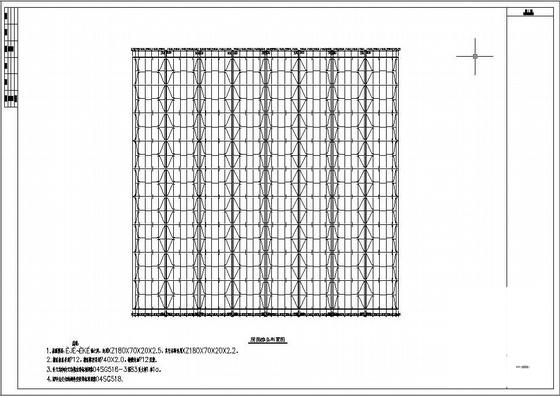

该资料包含： 结构设计说明 、钢 结构设计说明 、基础结构图、厂房柱脚锚栓布置图、柱网、屋盖支撑及柱间支撑平面布置图、檩条 平面布置图 、吊车梁布置图、GJ-1详图、GJ-2详图、钢吊车梁结构图、墙架结构图、节点大样图、基础梁配筋图及柱结构图、梁、板配筋图、构架结构图及楼梯结构图共18张图纸。
2.倒班楼工程
主体结构4层，结构型式为框架结构。按建筑工程抗震分类属丙类建筑。
基本风压：0.40kN/平方米
地震烈度：6度
结构的设计合理使用年限：50年。
本钢结构工程柱距为6.0m，跨度5X15.0m。
屋面排水坡度1：10。

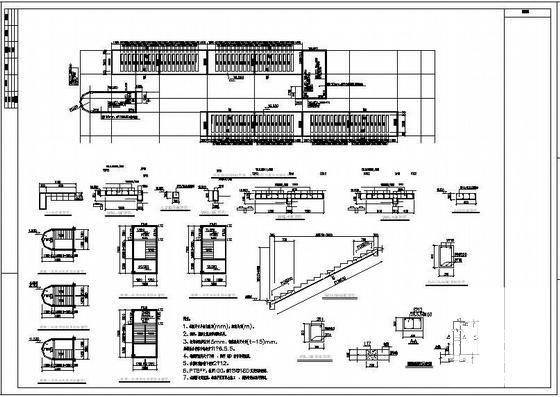

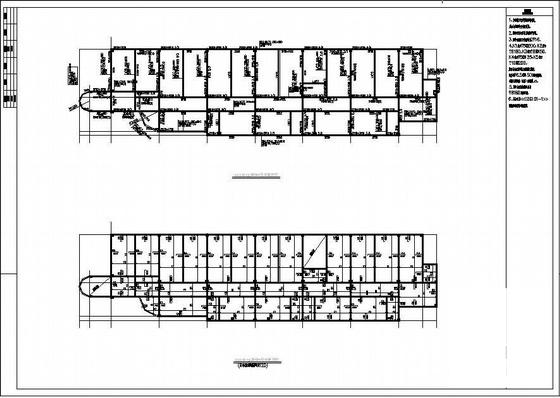

该资料包含： 结构设计说明 、钢结构设计说明、基础结构图、柱结构图、厂房柱脚锚栓布置图、柱网、屋盖支撑及柱间支撑平面布置图、檩条平面布置图、吊车梁布置图、GJ-1详图、GJ-2详图、钢吊车梁结构图、墙架结构图、节点大样图、基础梁配筋图及柱结构图、梁、板配筋图、屋顶构架及楼梯结构图、配电房结构图共19张图纸。
