4层大学城商贸中心施工图纸
- 建筑类别：高校
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 图纸设计深度：施工图
- 项目所在地：江苏
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：298张
- 设计年代：近代
- 建筑设计面积：22206.91平方米
- 占地面积：21345.35平方米
- 容积率：1.02
- 建筑密度：39.3%
- 建筑高度：18.5m
- 地上层数：4层
- 地下室建筑设计面积：481.6平方米
- 地下室功能：人防,车库,设备用房,其他
- 设计效果图：有
- 机动车辆停车位：38个
附件详情
该资料包含：总平面图，各层平面图，立面图，剖面图，节点详图，节点大样，门窗表及门窗详图等等。
商贸中心总平面图
商贸中心立面图
商贸中心立面图
商贸中心立面图
商贸中心立面图
商贸中心立面图
商贸中心立面图
商贸中心立面图
商贸中心剖面图
商贸中心剖面图
商贸中心一层平面图
商贸中心二层平面图
商贸中心总缩略图

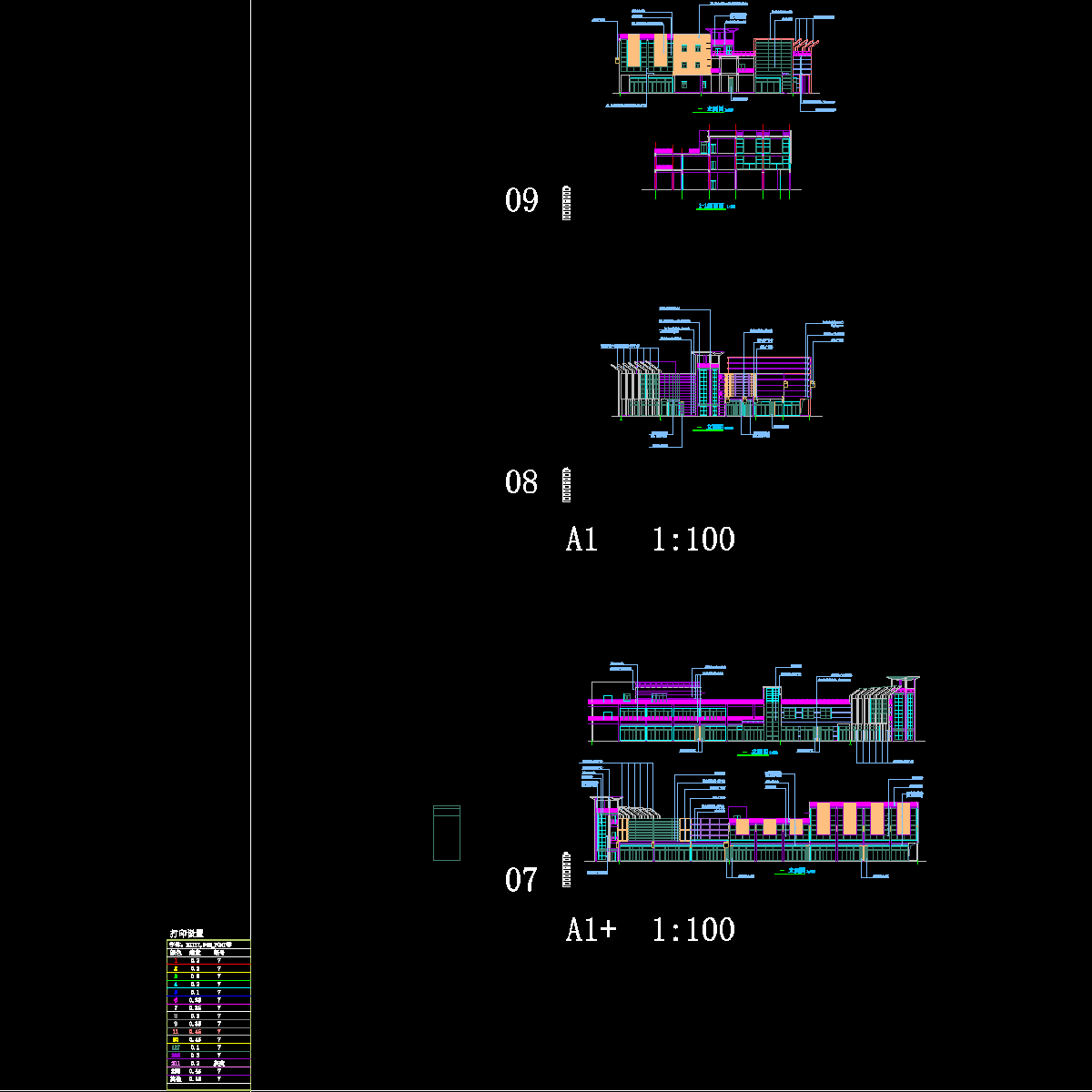

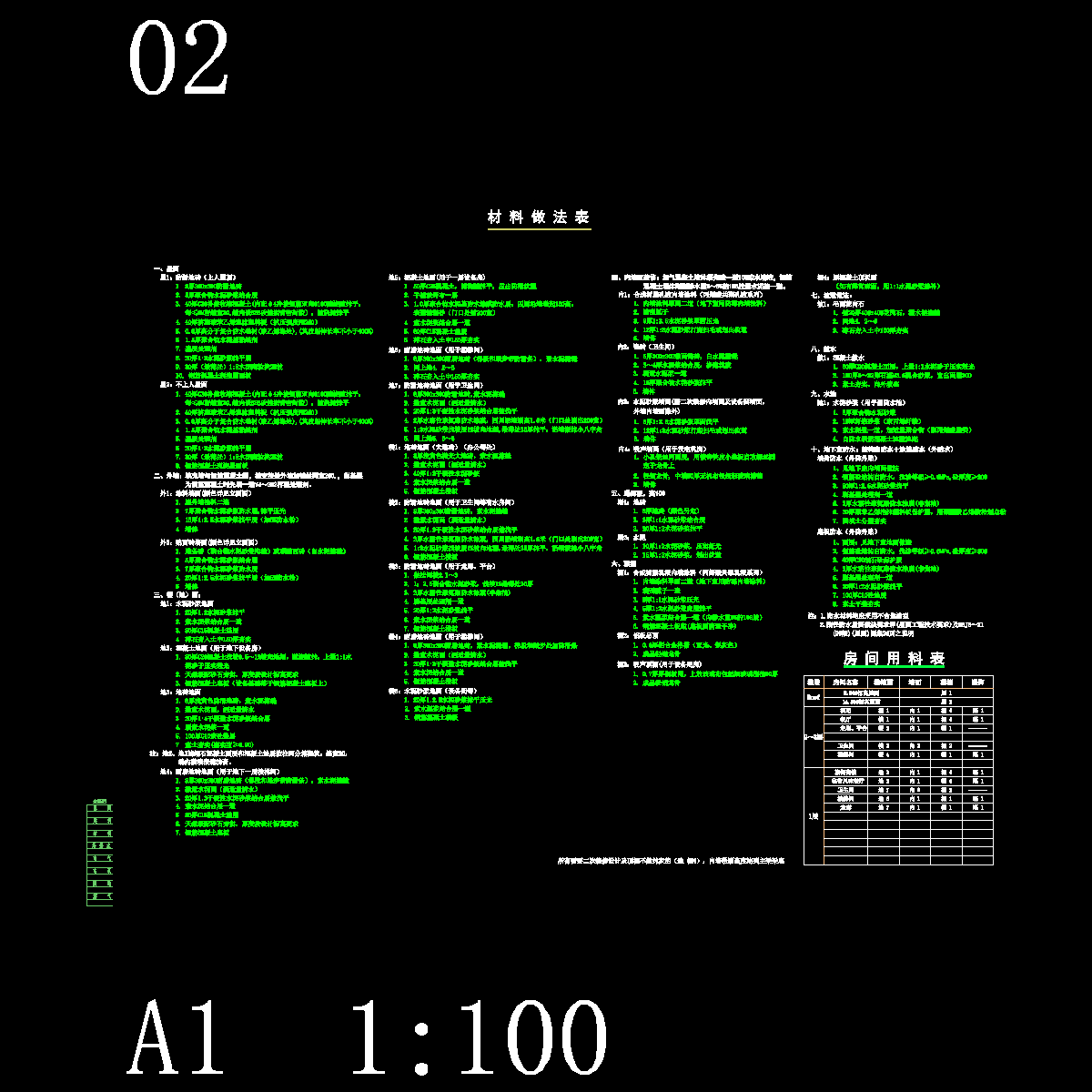

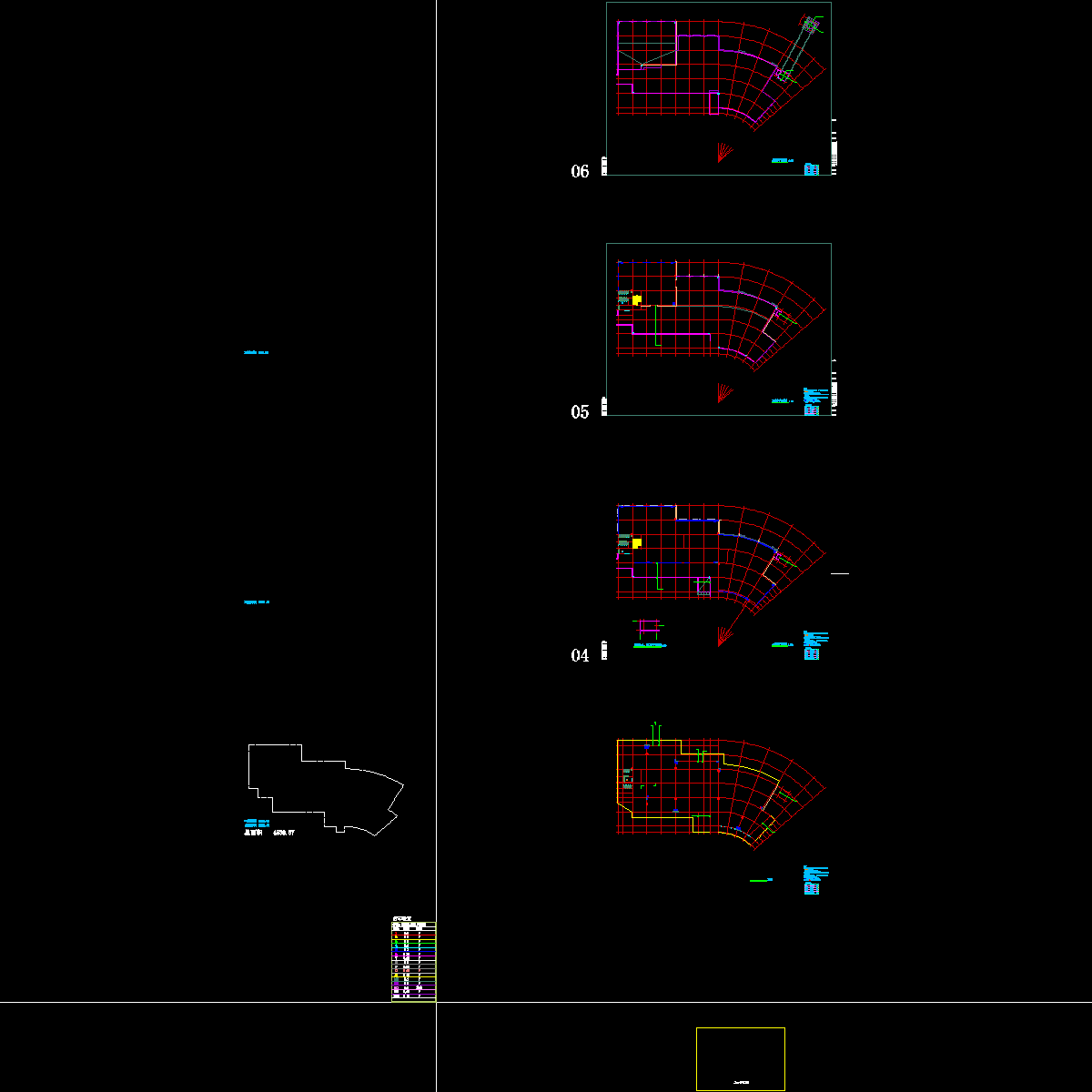

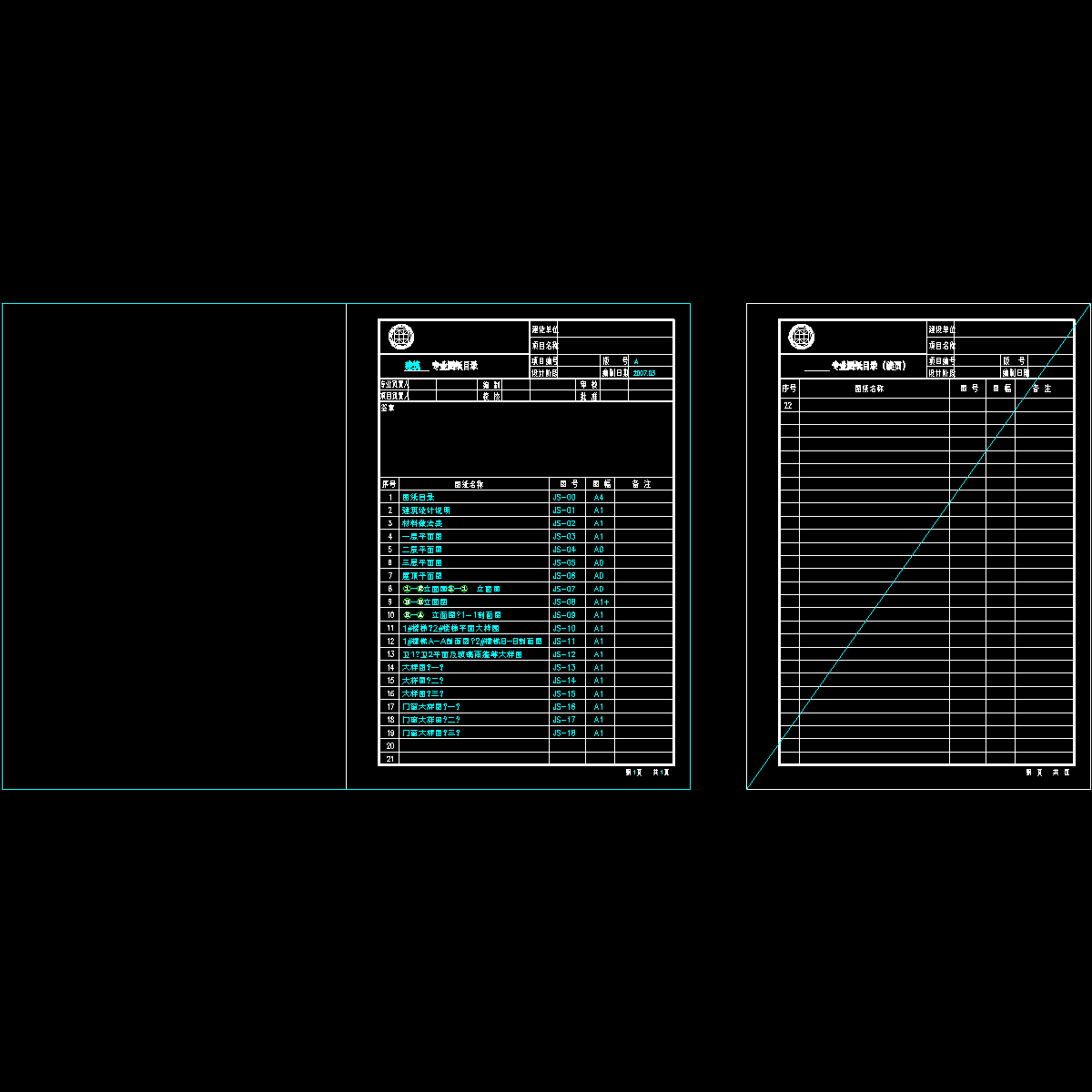

以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-
c区000图纸目录.dwg -
c区001建筑说明.dwg -
c区001材料做法.dwg -
c区01平面.dwg -
c区02立面.dwg -
c区03楼梯.dwg -
c区04墙身.dwg
-
c区05门窗.dwg
-
d区000图纸目录.dwg
-
d区001建筑说明.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-21
- 评论次数：0
- 浏览次数：0
- 文件大小：17.77 MB
- 收藏次数：0
-
文件名称：
附件-996007897975858755.rar
