31层住宅楼给排水图纸(屋顶消防水箱)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：25745.49平方米
建筑地上层数：31层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：32张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：四区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：5年
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
大样节点：水箱
项目所在地：江苏

附件详情

给排水设计、施工说明
图例及主要设备材料表
地下一层给排水及消火栓平面图
夹层给排水及消火栓平面图
一层给排水及消火栓平面图
二层给排水及消火栓平面图
三层至十二层给排水及消防平面图
十四层给排水及消防平面图
十五层至三十层给排水及消防平面图
三十一层给排水及消防平面图
屋顶层给排水及消防平面图
给水、排水系统原理图
消火栓系统原理图
喷淋系统原理图
标准层给排水平面图
标准层给排水系统图
屋顶消防水箱间大样图

附件详情

该资料为江苏某超高层住宅楼给排水全套图纸。该项目为1#和2#楼，总建筑面积为25745.49平方米，建筑高度96.70米，为普通住宅。地下一层及夹层为自行车库，地上一层为商铺，地上二层至三十一层为住宅。耐火等级一级。
设计范围：生活给水系统、生活污水系统、雨水系统、热水系统、室外消火栓系统、室内消火栓系统、喷淋系统。给水采用分区给水，一共分为4个区。室内采用污废合流、室外采用雨污分流。屋面雨水设计重现期为5年，溢流设计按50年重现期计。室外消火栓用水量16L/s，室内消火栓用水量20L/s。
，共32张图。

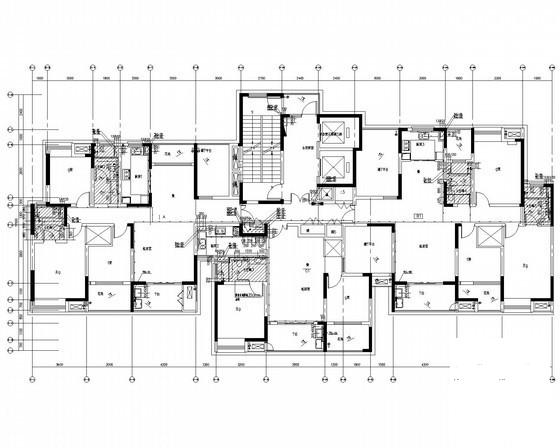

标准层给排水平面图

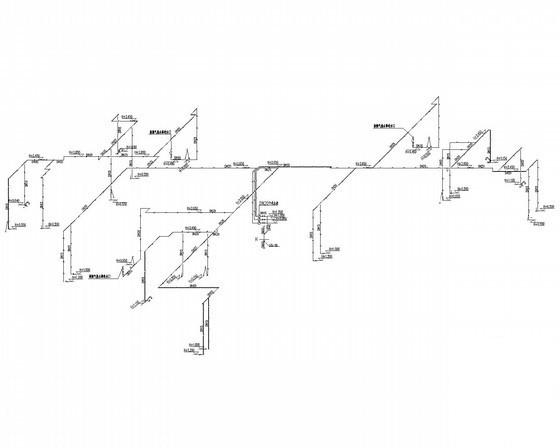

标准层给水系统图

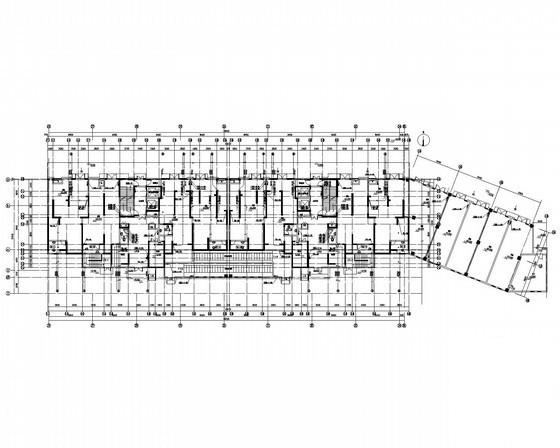

一层给排水及消防平面图

给水及排水系统图

屋顶消防水箱间给排水平面图

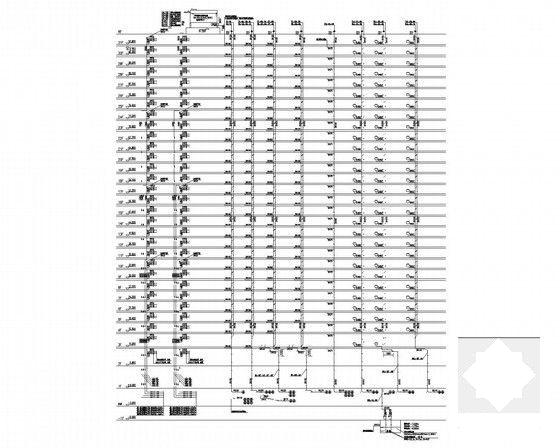

消火栓系统原理图

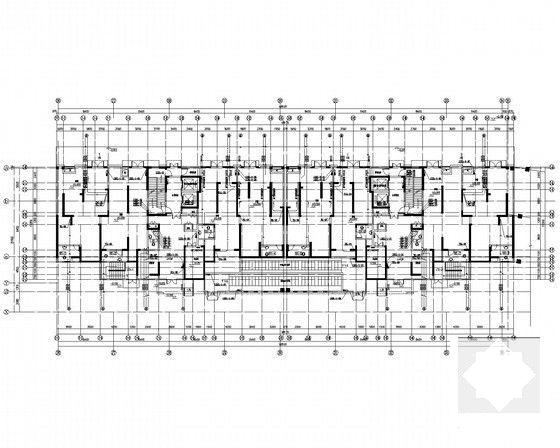

地下一层给排水及消火栓平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
