10层旅游度假酒店给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：宾馆,酒店
- 建筑高度类型：高层建筑
- 建筑地上层数：10层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,分区供水,高位水箱供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 热水供应方式：集中热水供应
- 项目所在地：海南
附件详情
- 资料目录
- 给排水设计施工说明
- 消火栓系统图
- 给排水系统图1
- 排水系统图2
- 排水系统图3
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四-九层给排水平面图
- 十层给排水平面图
- 屋面层给排水平面图
- 一层喷淋平面图
- 二层喷淋平面图
- 三层喷淋平面图
- 四-九层喷淋平面图
- 十层喷淋平面图
- 给排水大样图
- 标准层暖通平面图
- 十层暖通平面图
- 卫生间暖通大样图
附件详情
项目概要：项目概要:该项目位于海南，是一度假酒店给排水项目，该项目为假日旅馆单体工程，地上10层，为混凝土框架结构。
设计范围：给水系统、排水系统、
消防系统
、雨水系统、喷淋系统、自动喷水灭火系统、灭火器配置系统等；
，共计19张图纸

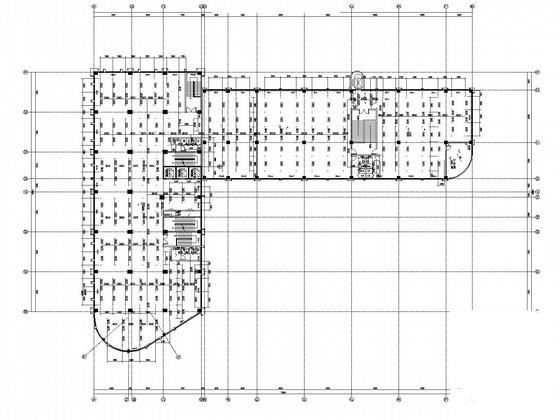

标准层喷淋平面图
标准层暖通平面图

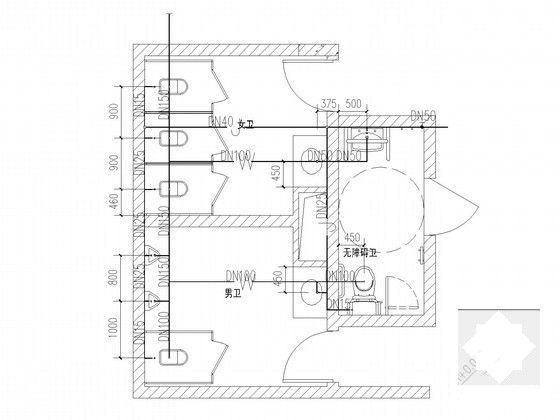

卫生间大样图
卫生间大样图
消火栓系统原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.58 MB
- 收藏次数：0
-
文件名称：
附件-995860957580686508878.rar
