5层电气广场给排水设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:26239.4平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 地下室用途:车库, 设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:室内消火栓系统, 喷淋系统
  • 供水设备:水池
  • 供水方式:市政供水, 变频供水, 分区供水
  • 供水分区:两区
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 特殊系统:太阳能热水系统
  • 热水供应方式:集中热水供应
  • 项目所在地:江苏

附件详情

  • 给排水设计施工说明
  • 一层给排水消火栓平面图
  • 一层消防喷淋 平面布置图
  • 给水、热给水系统原理图
  • 卫生间给排水大样图
  • 排水系统原理图
  • 厨房、空调机房排水系统原理图
  • 雨水系统示意图
  • 消火栓系统原理图
  • 消防喷淋系统原理图
  • 主要设备材料表

附件详情

资料介绍:该项目为某电器有限公司开发的某广场建筑 给排水施工图 纸。其中地上建筑面积26239.4平方米 ,地下建筑面积10728.2平方米 建筑高度23.95m。地上五层地下为小型汽车停车库及设备用房,战时为核六级人防,地下一层为小型汽车停车库,自行车库及设备用房。沿街商铺,二层为商铺及商场,三层为商场,四~五层为厨房及餐饮。

设计内容: 该资料包括给水系统,排水系统,雨水系统,消火栓消防系统,自动喷淋 消防系统 和手提式灭火器配置。

,图纸共10张。

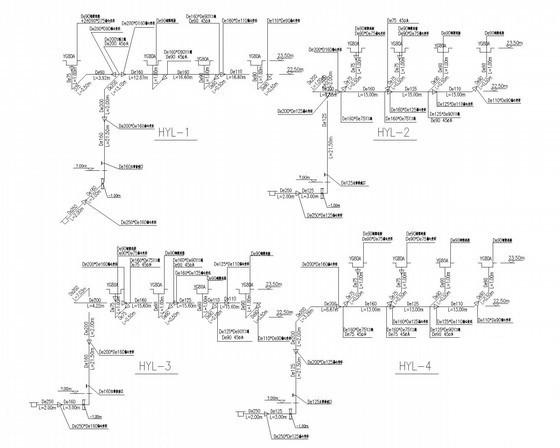

雨水系统原理图

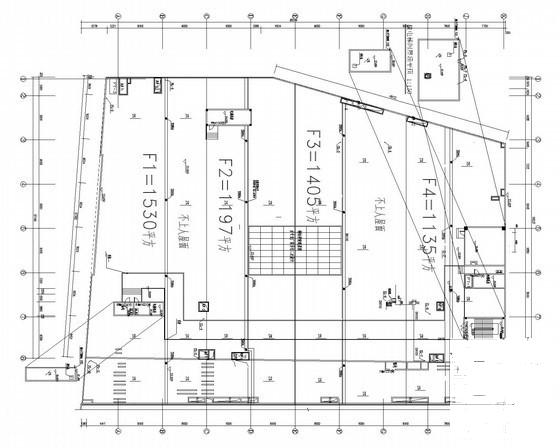

屋顶层屋面虹吸雨水方案面积图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

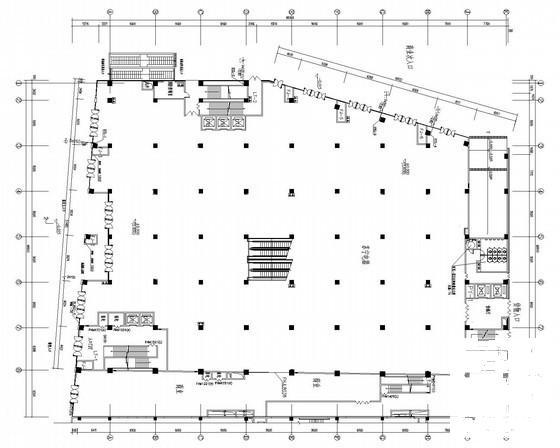

  • 5层电气广场给排水设计CAD施工图纸 - 1
