跨度12m两层钢框排架厂房结构设计图纸(7度抗震)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 结构最大跨度:12m
  • 抗震设防烈度:7度抗震
  • 风压:0.5kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

某钢框排架厂房结构设计图
该资料为:某钢框排架厂房结构设计图
该资料包含:
结构设计说明 结构设计说明 、基础平面图、柱定位图、基础梁钢筋图、板钢筋图、连梁平面图、混凝土板钢筋图、外墙结构立面图、山墙结构立面图、屋面结构布置图、气楼结构布置图、屋面檩条布置图、刚架大样、 节点图 共20张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

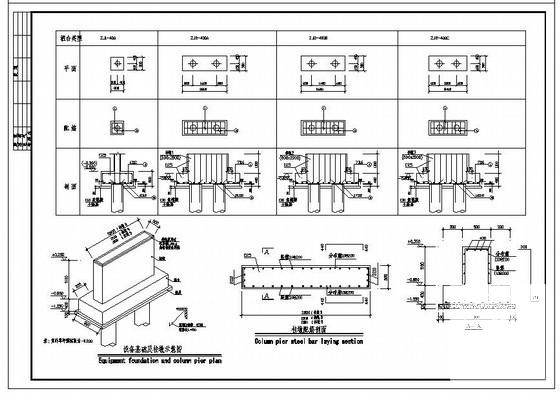

  • 跨度12m两层钢框排架厂房结构设计图纸(7度抗震) - 1
    第 1 张图

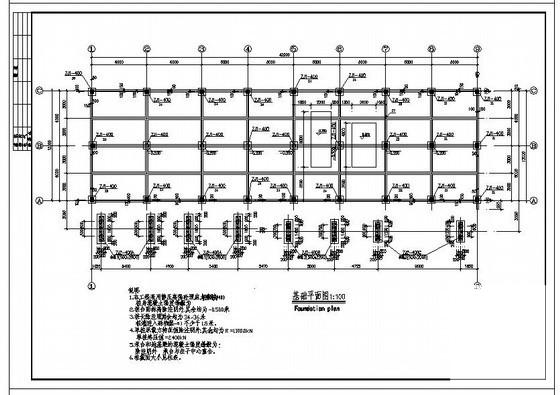

  • 跨度12m两层钢框排架厂房结构设计图纸(7度抗震) - 2
    第 2 张图

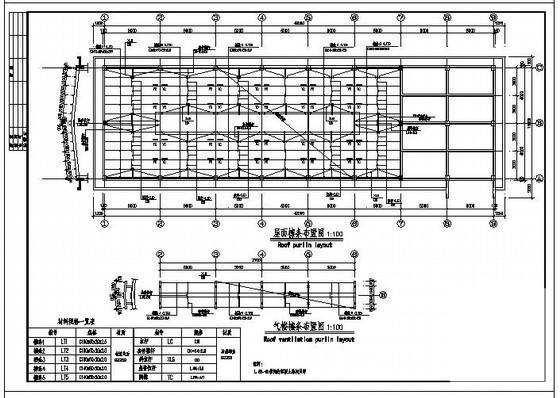

  • 跨度12m两层钢框排架厂房结构设计图纸(7度抗震) - 3
    第 3 张图

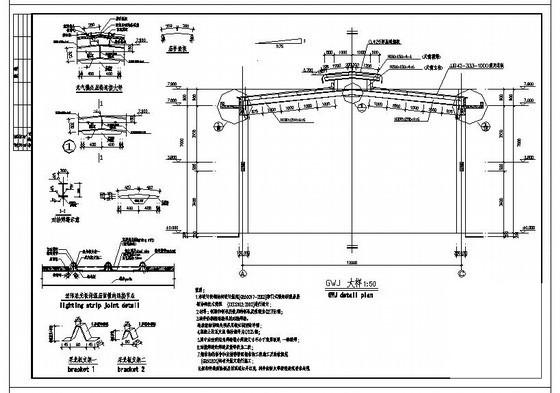

  • 跨度12m两层钢框排架厂房结构设计图纸(7度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
