两层框架结构厂区餐厅结构图纸
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架

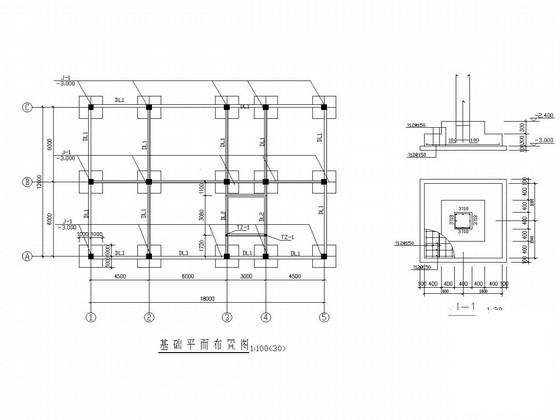

- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 参考图纸：4张
- 设计年代：近代
附件详情
该项目是成都某厂区餐厅项目，结构二层，框架结构，彩钢板屋盖，一层层高3.9米，二层层高3.6米，基础采用独立基础，基础设计等级为丙级，抗震设防烈度为7度。

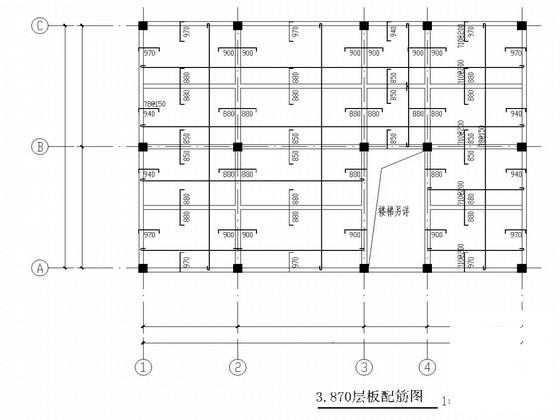

板配筋图

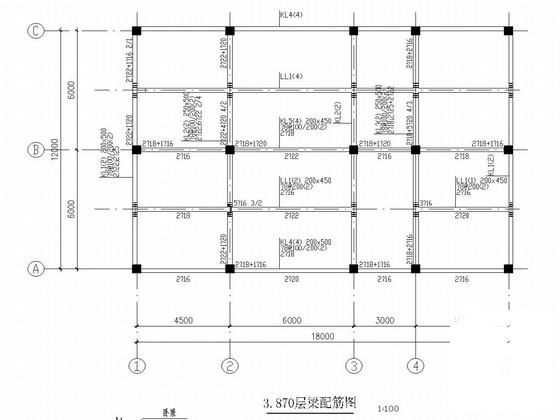

梁配筋图

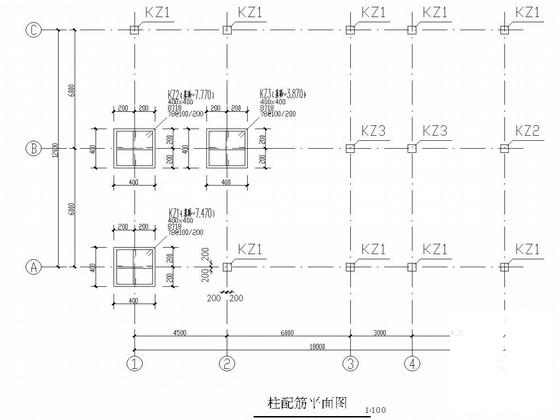

柱配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-14
- 评论次数：0
- 浏览次数：0
- 文件大小：1.66 MB
- 收藏次数：0
-
文件名称：
附件-995876568987077886078.rar
