33层剪力墙结构华苑住宅楼结构CAD施工图纸

附件详情

该项目是安徽某33层住宅楼项目，地上33层，地下一层，剪力墙结构，建筑高度为地下5.40m、地上96.0m，采用桩筏板基础，基础等级为甲级，结构的计算嵌固部位：基础底板，抗震设防烈度为7度。

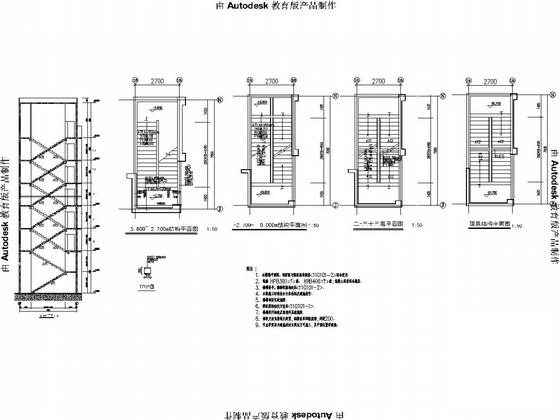

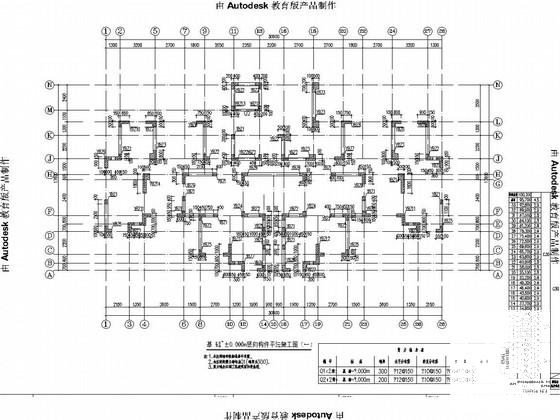

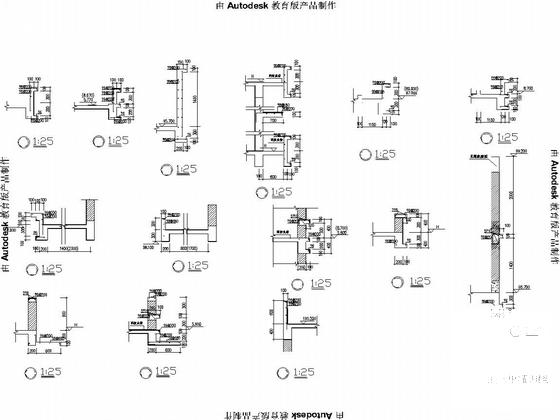

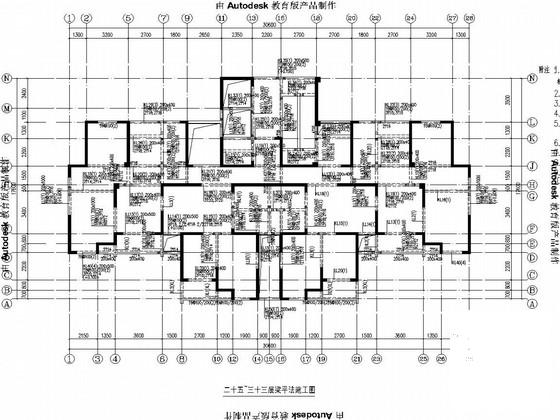

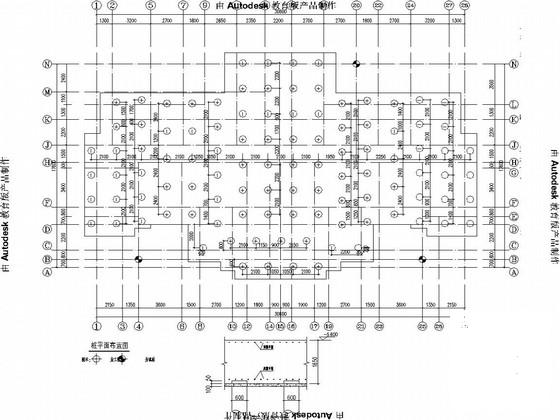

该资料包含： 结构设计说明 ，桩 平面布置图 ，筏板配筋图，基础详图，竖向构件平法施工图，梁平法施工图，板配筋图，大样图，楼梯大样图等共计27张图。
分享投稿时间：近几年5月。
