C30广告牌全套结构设计图纸

附件详情

某C30广告牌全套结构设计图
该资料为：某C30广告牌全套结构设计图
该项目结构安全等级为二级;主钢构设计使用年限为50年;抗震设防烈度为7度,设计地震分组为第一组,设计基本地震加速度值为0.10g;抗震设防类别为丙类。
角焊缝质量等级为三级,外观缺陷应符合二级焊缝;对接焊缝质量等级一级。
该资料包含：

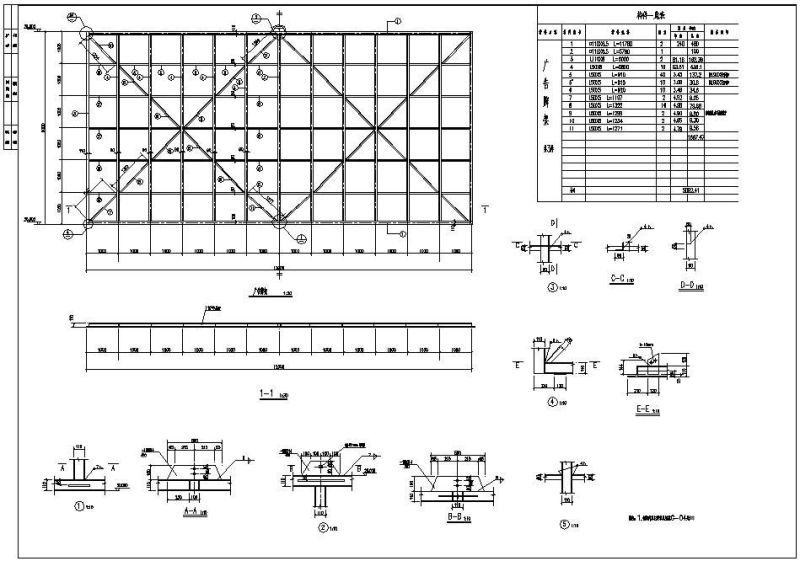

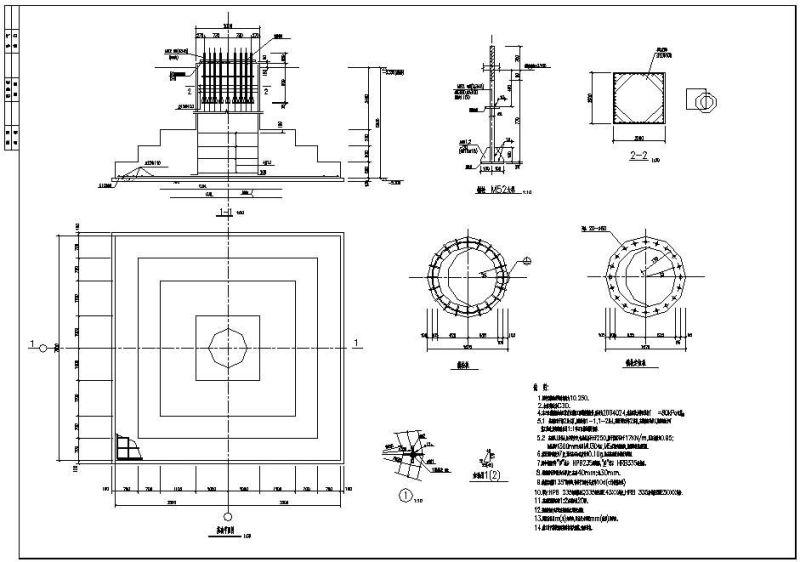

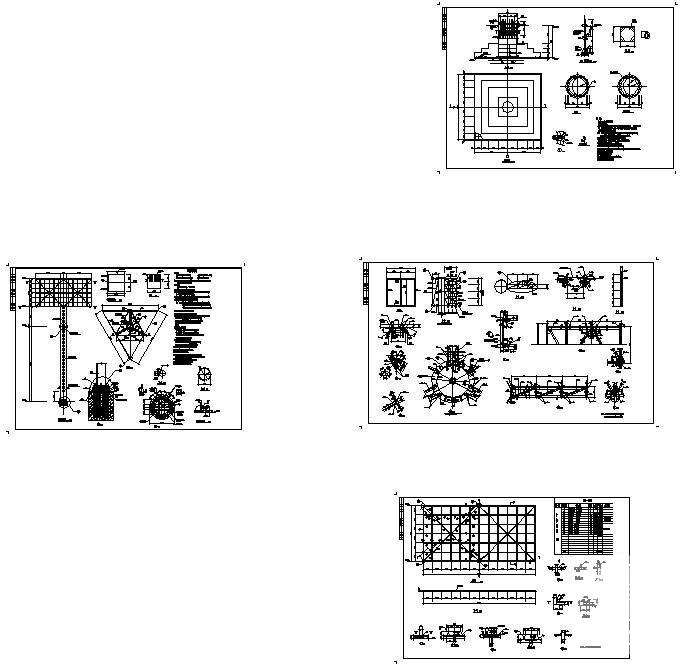

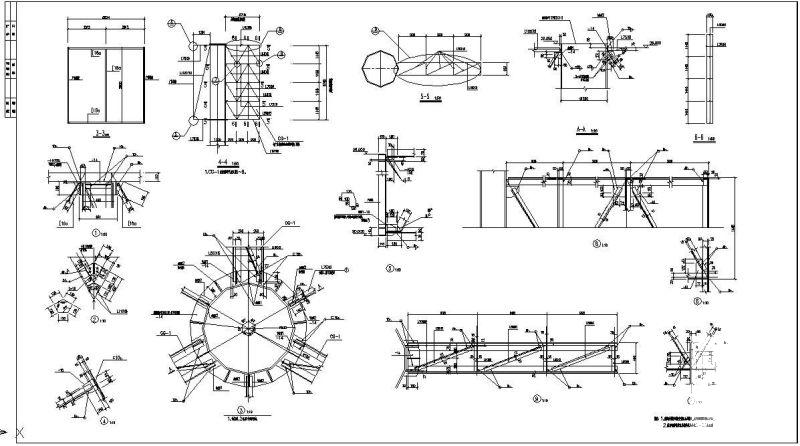

结构设计总说明、基础平面图、广告牌架、钢管柱与底板焊接详图、广告牌架结构立面共4张图纸。
