26层剪力墙结构住宅楼结构CAD施工图纸（地下两层）(平面布置图)
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：26层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：21张
- 设计年代：近代
附件详情
项目概要:该项目结构总层数28层（地下2层，地上26层）,室内外高差1.100m，结构高度76.500米，主楼基础采用钻孔灌注桩筏板基础。地下室四周设钢筋混凝土挡土墙，结构整体计算的嵌固部位为-5.750m处（即地下二层底板），7度设防，甲级。
该资料包含：
结构设计说明

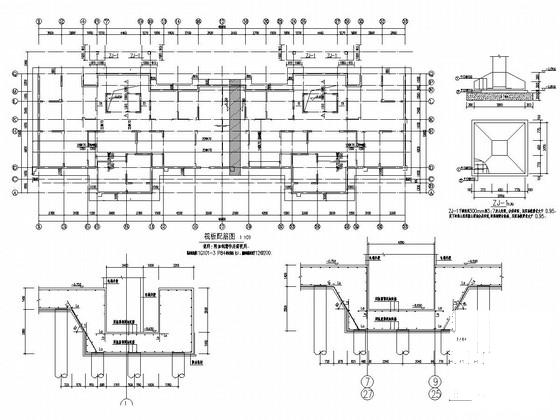

，钻孔灌注桩设计说明，筏板配筋图，桩
平面布置图
，墙配筋图，梁配筋图，
楼梯详图
等共计21张图。
分享投稿时间：近几年8月

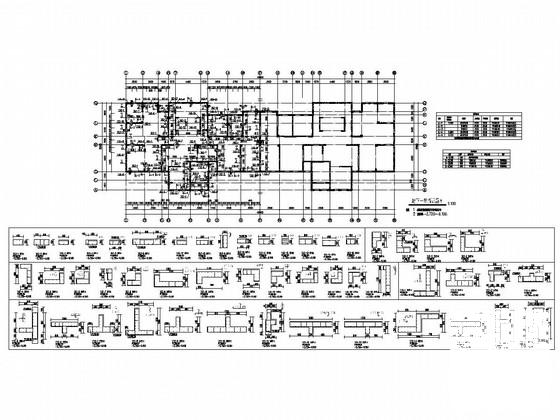

地下二层墙配筋图

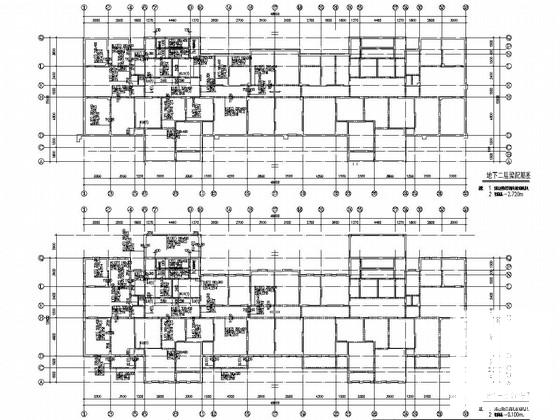

地下二层梁配筋图

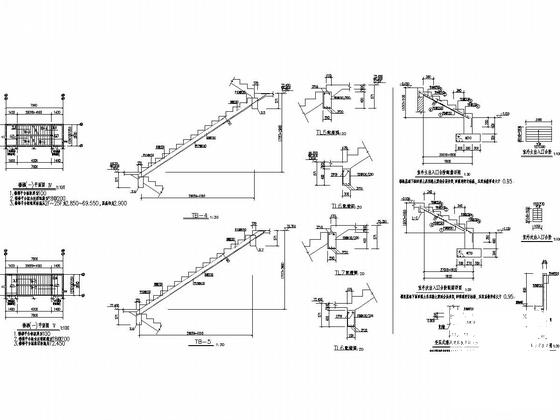

楼梯图
桩位图
桩平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-17
- 评论次数：0
- 浏览次数：0
- 文件大小：3.67 MB
- 收藏次数：0
-
文件名称：
附件-995876599858907670880.rar
