31层剪力墙结构高层住宅楼结构CAD施工图纸（桩基础）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：31层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：28张
- 设计年代：近代
附件详情
该项目为重庆地区31层剪力墙结构抓宅楼。工程采用冲击成孔灌注桩，持力层选为中风化泥岩或中风化砂岩。中风化泥岩的天然单轴抗压强度标准值不小于8.10MPA，6度抗震设防，基本地震加速度0.05g。包括：结构设计总说明，基础
平面布置图
及桩详图，地梁平法施工图，各层梁板配筋图，剪力墙墙肢表等共计28张图纸。

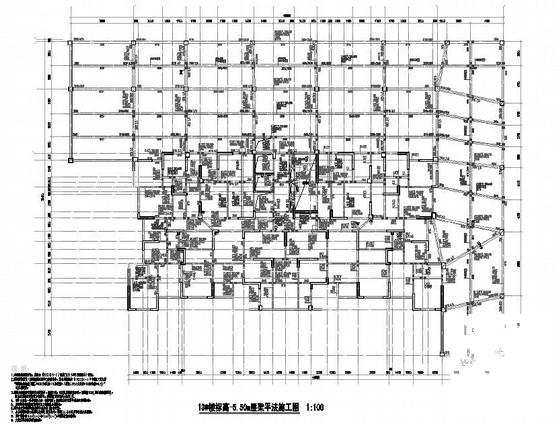

梁平法施工图

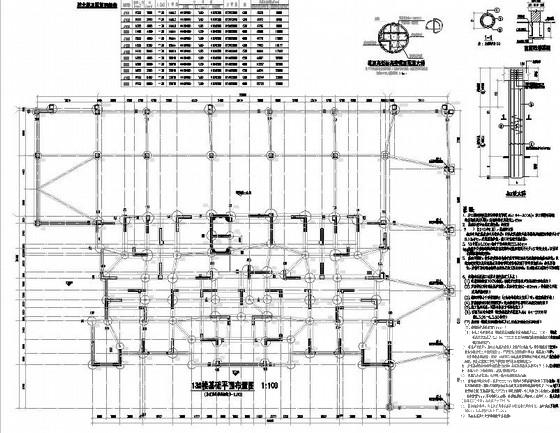

基础平面布置图

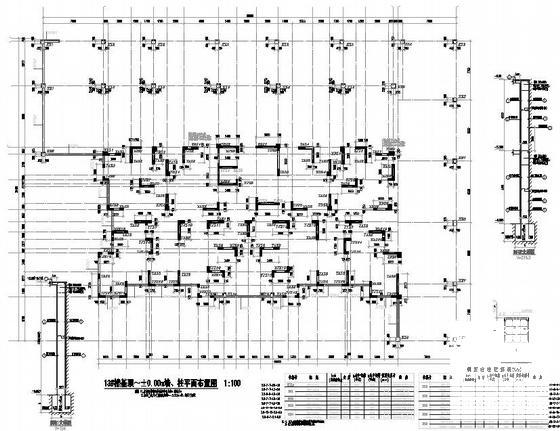

墙、柱平面布置图

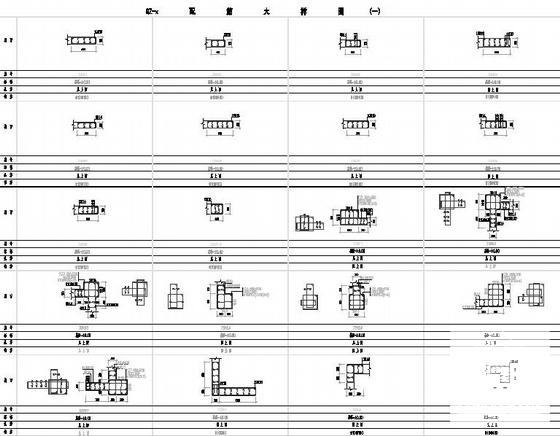

剪力墙配筋大样图

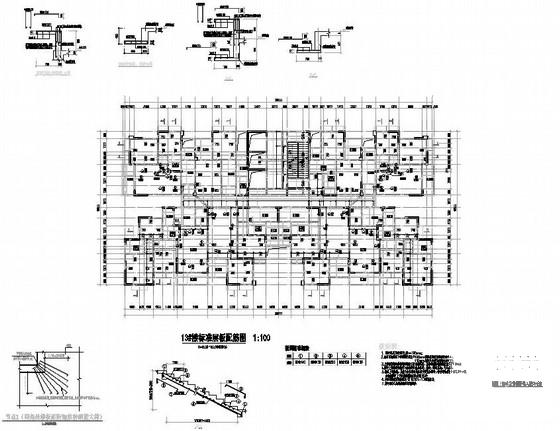

板配筋图及楼梯说明
标高0.00结构布置图
顶层及出屋面梁平法施工图
地梁平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
