2层框架结构别墅结构CAD施工图纸(基础平面图)
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 地基基础设计等级：丙级
- 参考图纸：13张
附件详情
本图纸某二层小别墅的结构施工图，含有部分的建筑图，基础采用钢筋砼方形桩基础。
该资料包含：基础平面图、基础梁钢筋图、首层梁钢筋图、二层梁钢筋图、顶层梁配筋图、二层板配筋图、顶层板配筋图、平面图、立面图等共13张图纸。
基础梁配筋图
板配筋图
楼梯配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

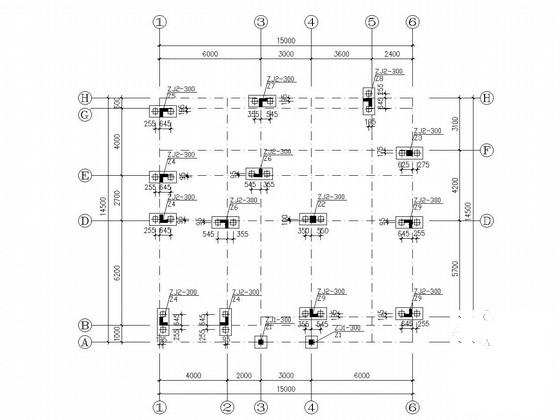

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-17
- 评论次数：0
- 浏览次数：0
- 文件大小：1.83 MB
- 收藏次数：0
-
文件名称：
附件-995876788957757865686.rar
