仿古四角亭及景观长廊结构CAD施工图纸(平面布置图)

资料简介
赚取积分

建筑类别：园林建筑
建筑高度类型：单层建筑
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：6度抗震
风压：0.35kN/平方米
雪压：0.50kN/平方米

附件详情

结构设计总说明
牌坊柱结构平面布置图
4.100m、4.700m标高牌坊梁结构配筋图
7-7剖面、8-8剖面
5.900m标高牌坊梁结构配筋图
2.950m标高长廊梁结构配筋图长廊、柱结构平面布置图
9-9剖面图、重檐亭基础平面布置图、重檐亭柱结构平面布置图
重檐亭柱结构平面布置图、JL2剖面图
重檐亭4.160m、3.800m、5.900m标高梁结构配筋图
13-13剖面、JL1剖面图
四角亭基础平面布置图、四角亭柱结构平面布置图
四角亭4.328m标高梁结构配筋图
3-3剖面图、JL剖面图、牌坊基础平面布置图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

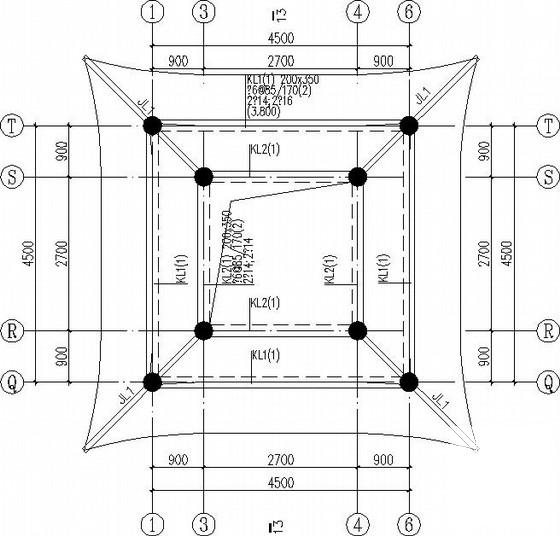

第 1 张图

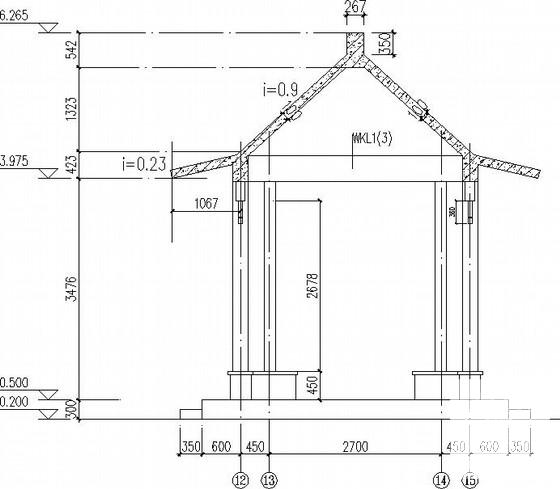

第 2 张图

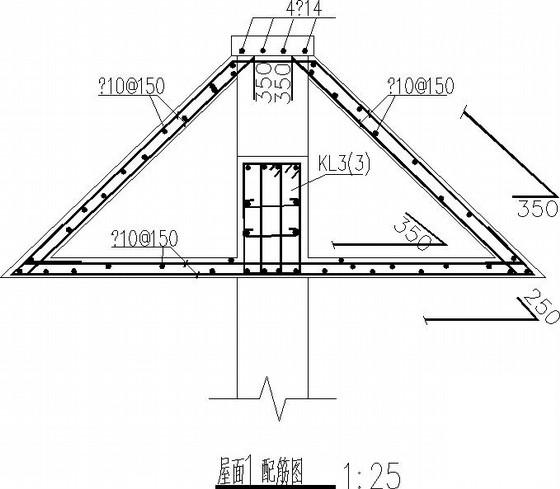

第 3 张图

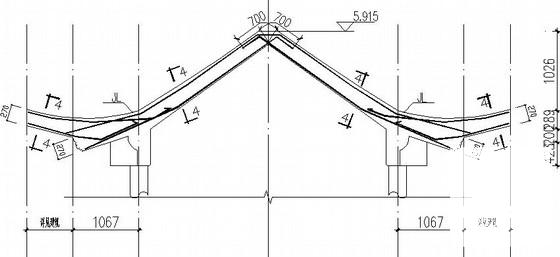

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-01-17
评论次数：0

浏览次数：0
文件大小：1.1 MB

收藏次数：0
文件名称：附件-995876558776507887655.zip
