8度区17层框剪结构住宅楼全套结构设计施工图纸

附件详情

8度剪力墙全套图纸,工程为17层框剪结构,采用筏板基础。图纸28张,包括:筏板基础 平面布置图 、楼板留洞图、剪力墙平面图、梁平面配筋图、板配筋图、剪力墙配筋一览表等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

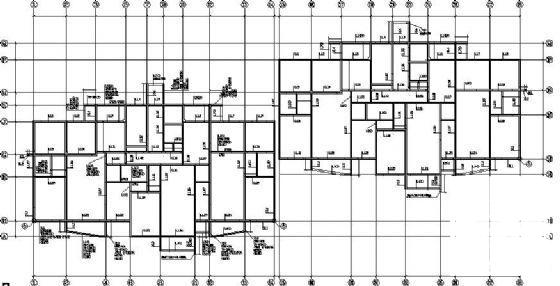

  • 施工设计全套图纸 - 1
    施工设计全套图纸 - 1

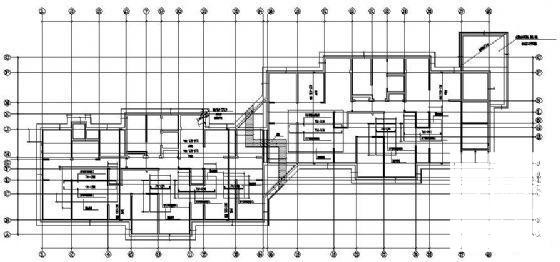

  • 施工设计全套图纸 - 2
    施工设计全套图纸 - 2

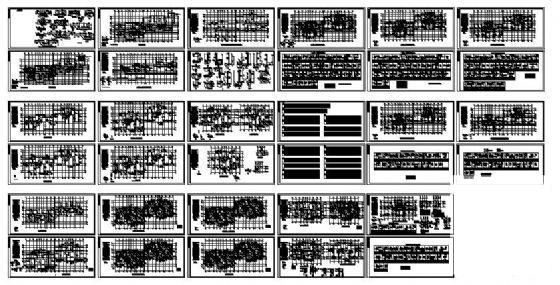

  • 施工设计全套图纸 - 3
    施工设计全套图纸 - 3

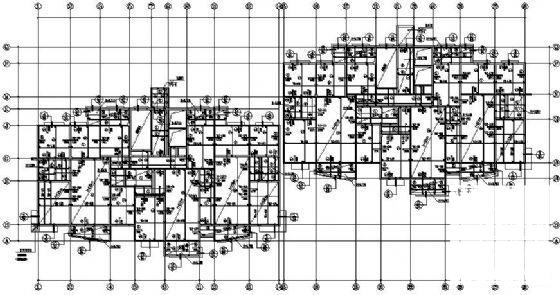

  • 施工设计全套图纸 - 4
    施工设计全套图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
