6.3米墙体开洞结构设计施工图纸(2张施工图纸)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 参考图纸:2张
  • 设计年代:近代

附件详情

上海某6.3米墙体开洞结构设计图
该资料为:上海某6.3米墙体开洞结构设计图
该资料包含:
6.3米门洞立面、6.3米门洞平面图、上下层墙厚变化处钢柱加强连接详图、工25与[40柱共用柱基板共两张图纸。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

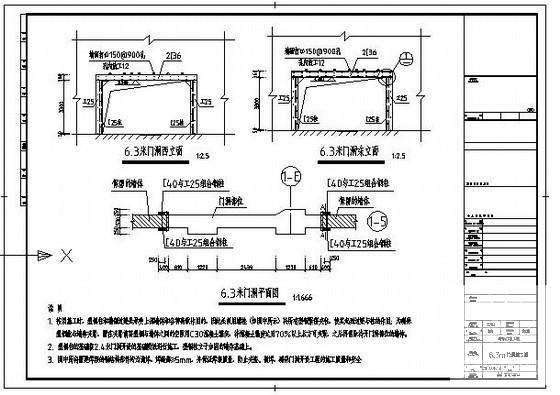

  • 墙体设计施工图 - 1
    墙体设计施工图 - 1

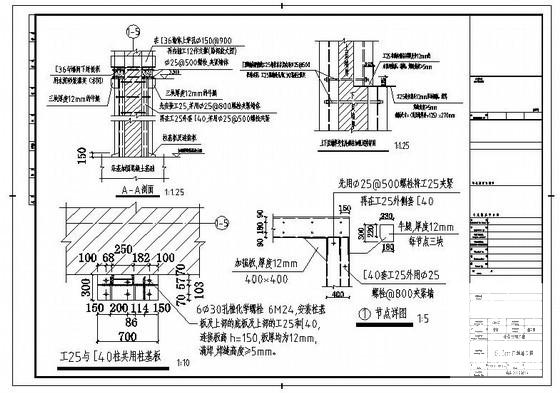

  • 墙体设计施工图 - 2
    墙体设计施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
