3层钢框架车站配套商业结构CAD施工图纸（8度抗震）
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：混合结构
- 混合结构：混凝土墙-钢框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.35kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：21张
附件详情
该项目为三层钢框架结构车站配套商业工程项目，抗震设防烈度为8度，采用桩基础，该资料包含：基础平面布置图，柱脚
平面布置图
，框架梁柱节点平面图，三层顶板结构平面图，二层框架梁柱节点平面图，首层框架梁柱节点平面图，首层顶板结构平面图等共计21张图。

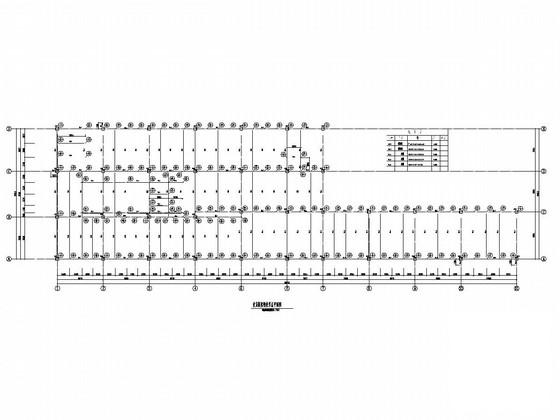

首层框架梁柱节点平面图

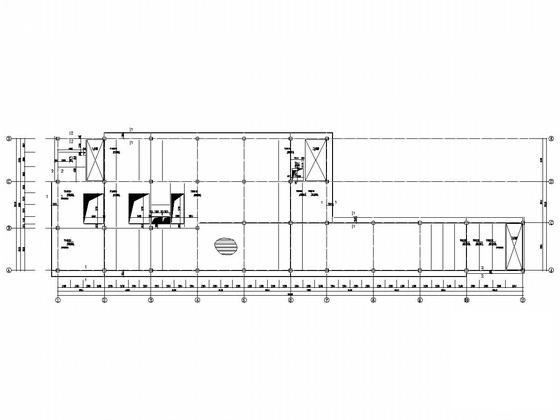

三层顶板结构平面图

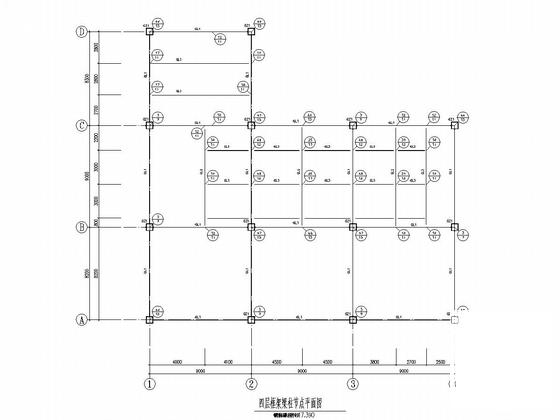

四层框架梁柱节点平面图

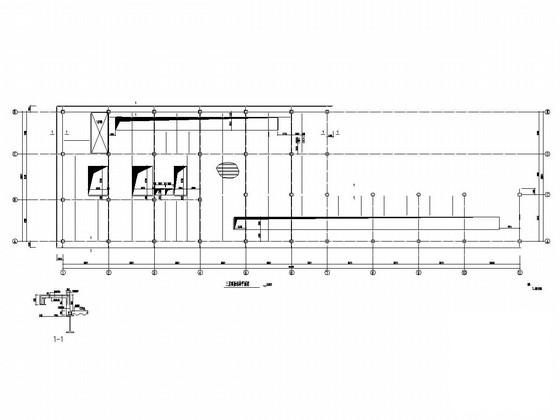

二层顶板结构平面图

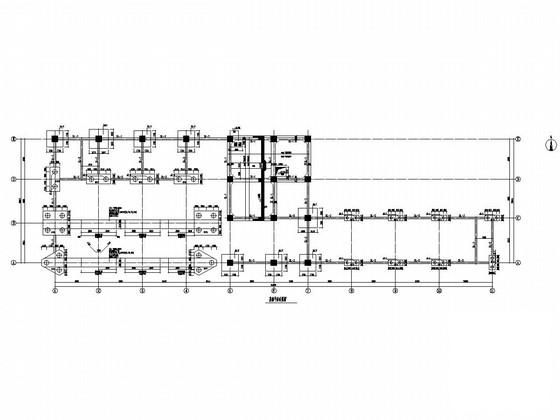

柱脚平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-18
- 评论次数：0
- 浏览次数：0
- 文件大小：3.59 MB
- 收藏次数：0
-
文件名称：
附件-995878966900558976699.rar
