4层砌体结构住宅楼结构CAD施工图纸(条形基础)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:三级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

四层住宅结构设计图
该资料包含: 结构设计说明 楼梯详图 ,各层梁配筋图,各层板配筋图,基础详图

四层顶板配筋图

二三层顶梁配筋图

基础平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

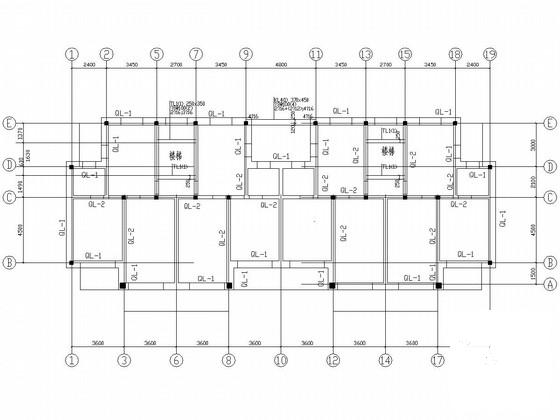

  • 4层砌体结构住宅楼结构CAD施工图纸(条形基础) - 1
    第 1 张图

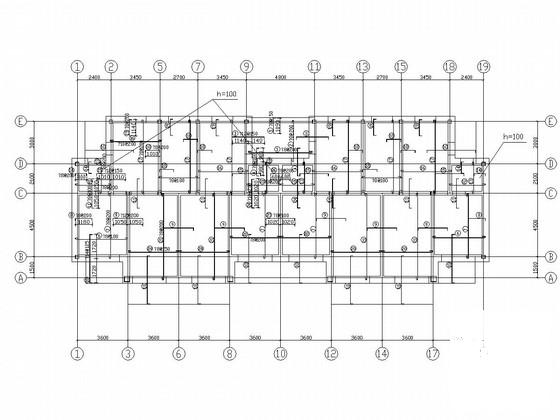

  • 4层砌体结构住宅楼结构CAD施工图纸(条形基础) - 2
    第 2 张图

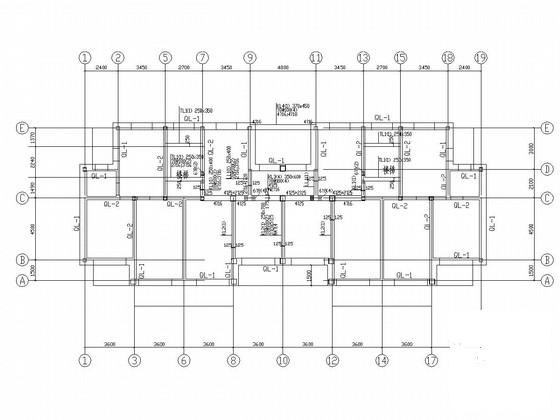

  • 4层砌体结构住宅楼结构CAD施工图纸(条形基础) - 3
    第 3 张图
  • 4层砌体结构住宅楼结构CAD施工图纸(条形基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
