搬迁小区7层砖混结构房屋结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

建筑面积120平方米,砖混结构,七层,二单元联体。抗震等级6度。
全套图纸共18张。包括大坡屋面结构平面图、夹层楼面结构平面图、基础布置平面图、二~六层楼面结构平面图、节点大样等。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

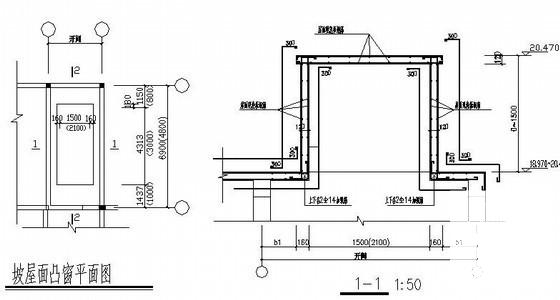

  • 搬迁小区7层砖混结构房屋结构CAD施工图纸 - 1
    第 1 张图

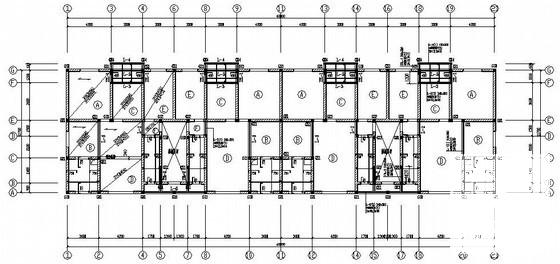

  • 搬迁小区7层砖混结构房屋结构CAD施工图纸 - 2
    第 2 张图
  • 搬迁小区7层砖混结构房屋结构CAD施工图纸 - 3
    第 3 张图
  • 搬迁小区7层砖混结构房屋结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
