样板间屋面彩钢结构CAD施工图纸（8度抗震）(预埋件)
- 建筑类别：住宅
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 雪压：0.4kN/平方米
- 参考图纸：7张
- 设计年代：近代
附件详情
样板房屋面结构说明、样板房屋面预埋件布置图、样板房屋面构件布置图、样板房屋面夹芯板布置图、样板房屋面构件
节点图
、样板房屋面大样图共7张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

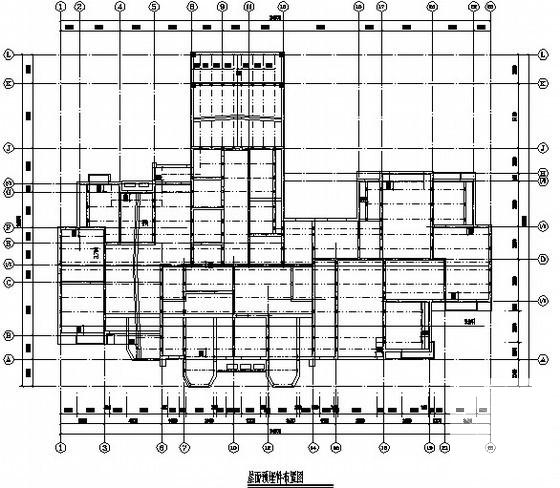

第 1 张图 -

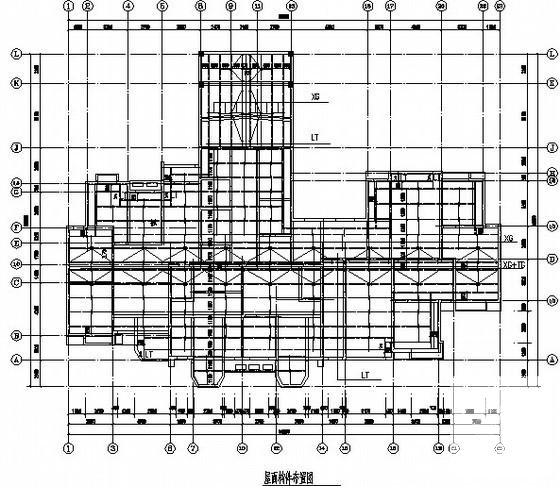

第 2 张图 -

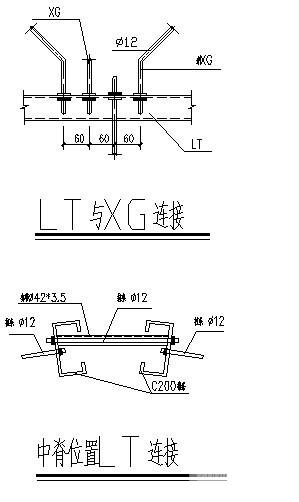

第 3 张图 -

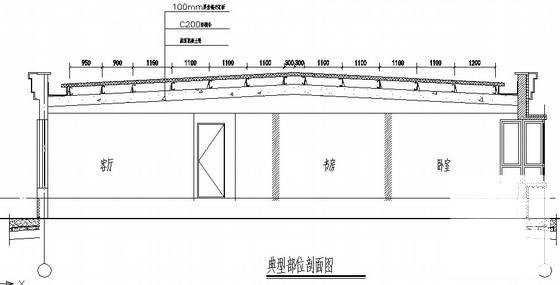

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：0.7 MB
- 收藏次数：0
-
文件名称：
附件-995878575987076568605.zip
