4层砖混结构老年公寓（敬老院）建筑及结构CAD施工图纸

附件详情

该项目是老年公寓项目，地上四层，建筑高度14.40M，总建筑面积是2079.09平方米，,基底建筑面积524.54平方米，该项目与敬老院相临，该项目与原建筑共用疏散楼梯、电梯，每层同一合并为一个防火分区；结构类型为砖混结构，基础形式为条形基础，基础设计等级为丙级，抗震设防烈度为7度。

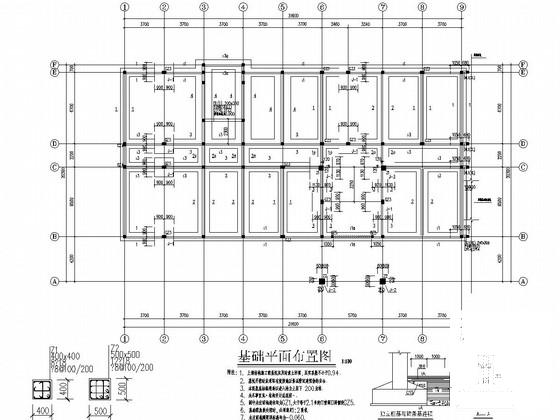

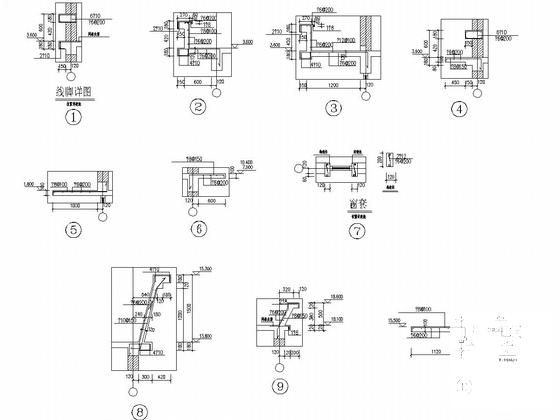

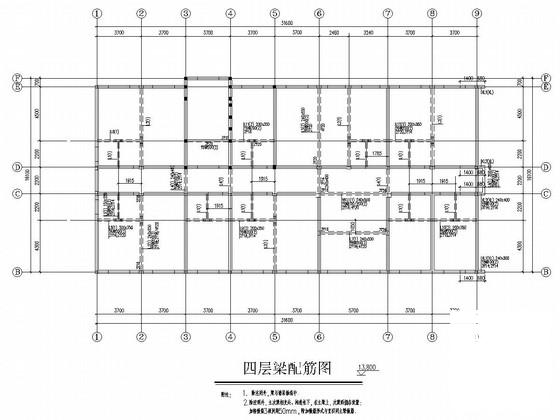

结构专业该资料包含： 结构设计说明 ，条形基础图，基础详图，柱布置图，各层梁配筋图，板配筋图，节点详图，楼梯图等15张图。

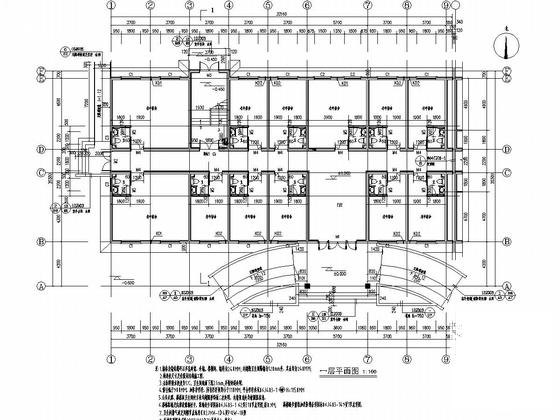

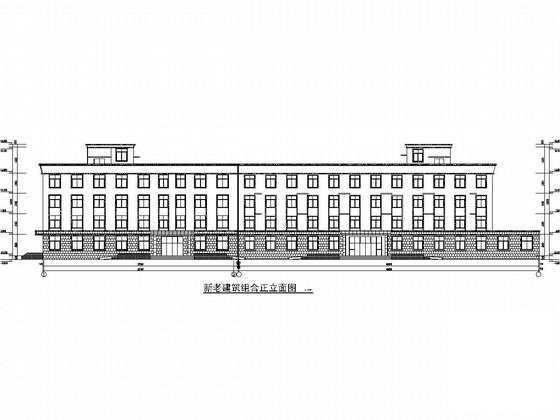

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图等12张图。
分享投稿时间：近几年6月。总计27张图。
