地上6层砖混结构住宅楼结构CAD施工图纸（条形基础6度抗震）(平面布置图)
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.10kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
该项目为四川某住宅楼，该项目为砖混结构，结构高度为21.85米，共六层，基础采用墙下混凝土条形基础，6度设防。
该资料包含：结构设计总说明、基础
平面布置图
、结构平面图、
楼梯详图
等共8张图纸。
一层结构平面图
二~六层结构平面图
楼梯详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

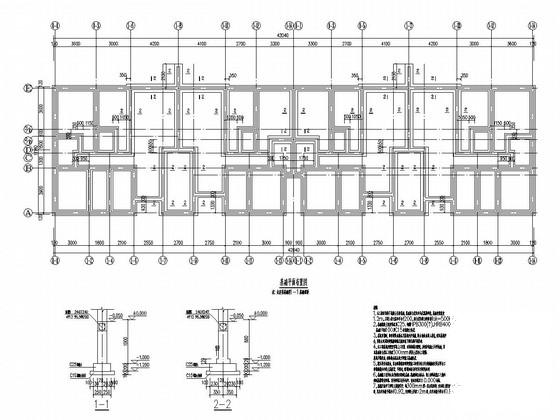

第 1 张图 -

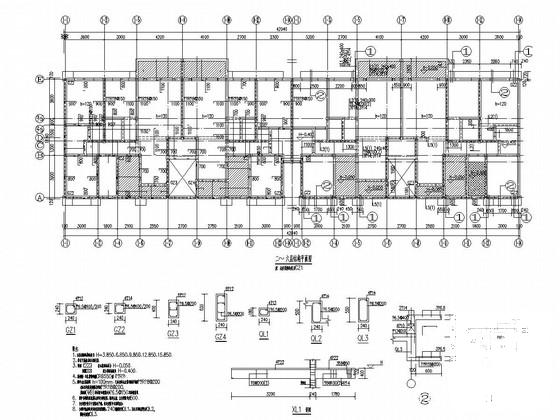

第 2 张图 -

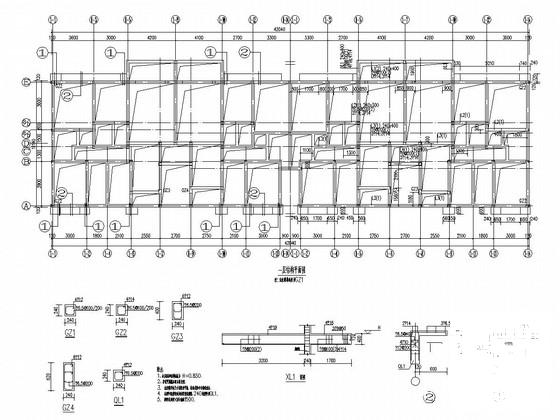

第 3 张图 -

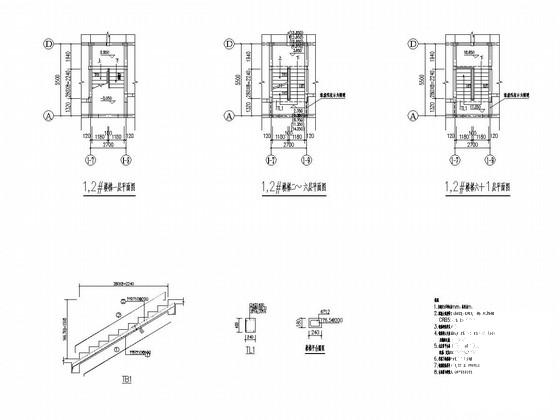

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：0.34 MB
- 收藏次数：0
-
文件名称：
附件-995879505959995776959.rar
