两层砌体结构别墅结构CAD施工图纸

附件详情

该项目是河北某别墅项目，该项目为地下1层，地上2层。室内外高差1.00m；建筑物总高为（室外地坪至主要屋面板的板顶）7.800m，主体采用砌体结构，采用基础形式：墙下钢筋混凝土条形基础，基础设计等级为丙级，地震作用按7度确定。

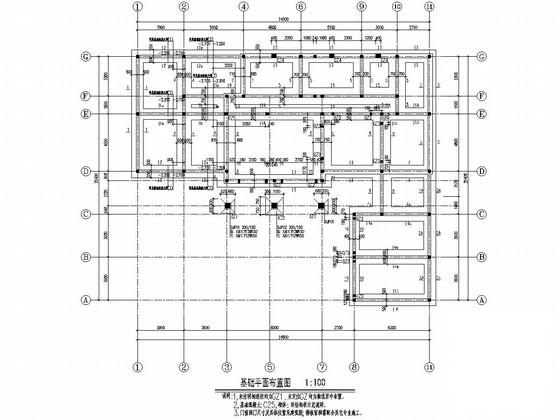

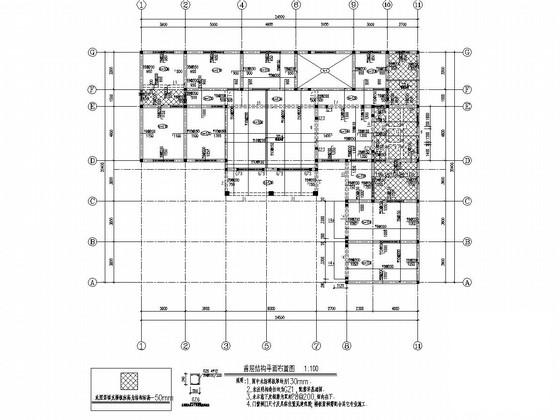

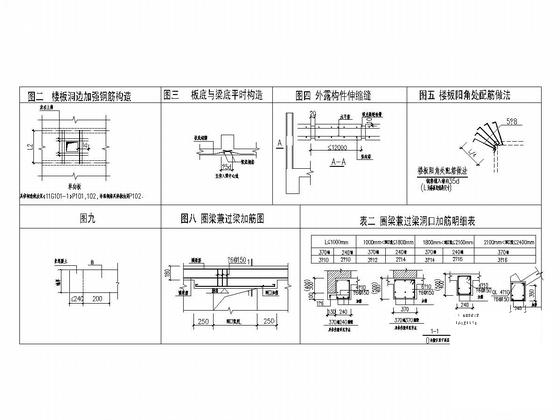

结构专业该资料包含：结构设计总说明（一~三），基础平面布置图，地下一层结构平面布置图，首层结构平面布置图，屋面结构 平面布置图 ，圈梁节点详图，楼梯图，共计8张图。

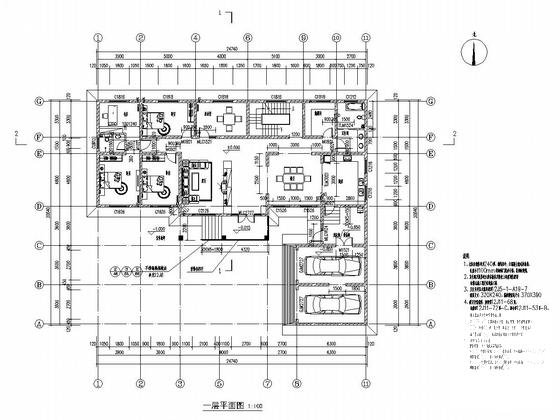

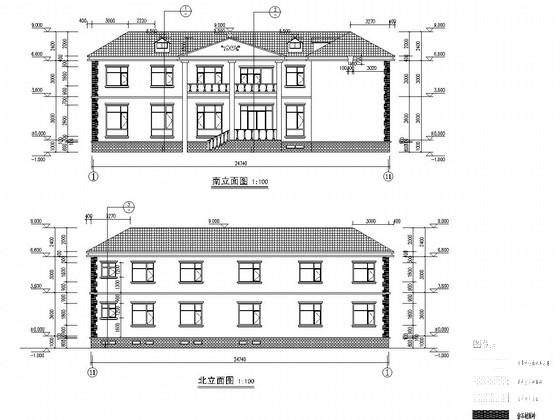

建筑专业该资料包含：立面图，各层平面图，剖面图， 楼梯详图 ，外墙详图，共计9张图。
分享投稿时间：近几年。
