7度抗震幼儿园砌体结构门卫室结构CAD施工图纸(建筑图纸)

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该项目为幼儿园门卫室,一层砌体结构,基础形式为毛石砼条形基础,抗震设防烈度为6度;(抗震构造措施7度),门卫室占地面积为14.75平方米。
该资料包含:砌体结构设计总说明,基础设计说明,基础平面图,梁、柱 平面布置图 ,板平面图,构造柱及拉结筋大样;设计说明,平面图,立面图,剖面图,围墙图,共计4张图。
分享投稿时间:近几年10月。

结构平面布置图

结构设计说明

围墙平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

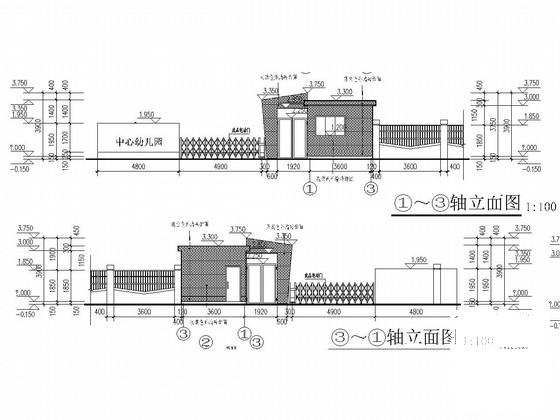

  • 7度抗震幼儿园砌体结构门卫室结构CAD施工图纸(建筑图纸) - 1
    第 1 张图

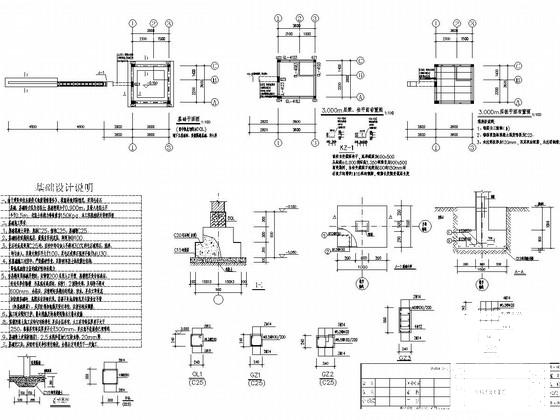

  • 7度抗震幼儿园砌体结构门卫室结构CAD施工图纸(建筑图纸) - 2
    第 2 张图

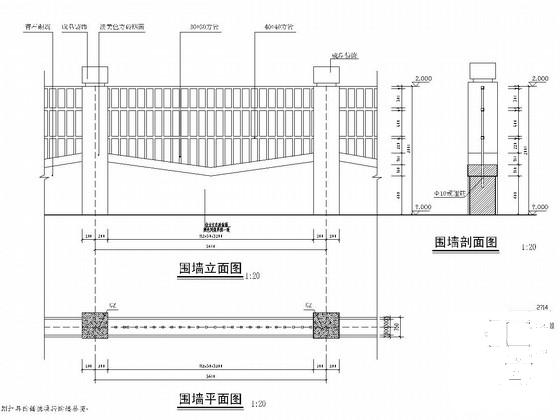

  • 7度抗震幼儿园砌体结构门卫室结构CAD施工图纸(建筑图纸) - 3
    第 3 张图

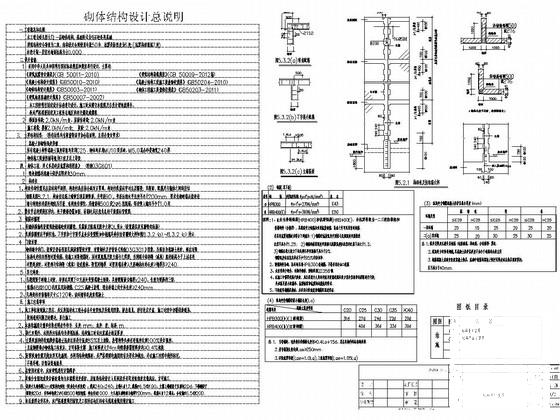

  • 7度抗震幼儿园砌体结构门卫室结构CAD施工图纸(建筑图纸) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
