6度抗震三栋6层砌体结构保障房结构CAD施工图纸(平面布置图)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.75kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该附件为贵州某火车站的居民保障房,为地上六层,建筑设计结构形式为砌体结构,基础为条形基础,6度设防。
该资料包含: 结构设计说明 ,基础 平面布置图 、结构布置图、大样图等共18张图。

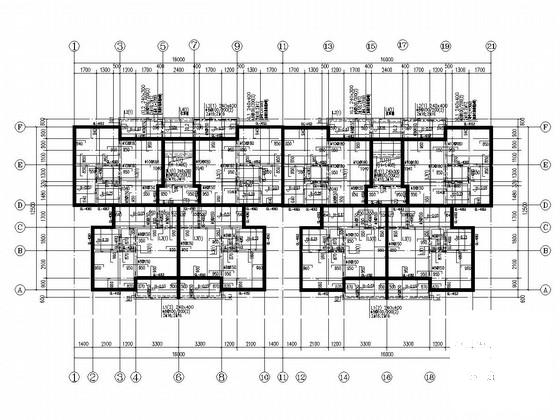

标准层结构布置图

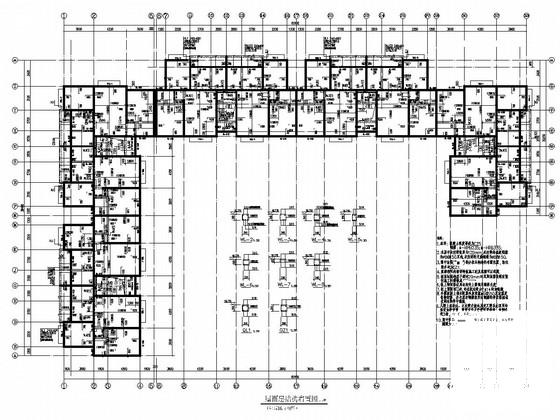

屋面层结构布置图

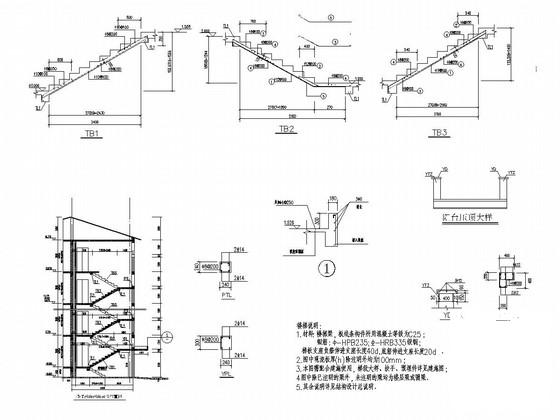

楼梯剖面结构布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

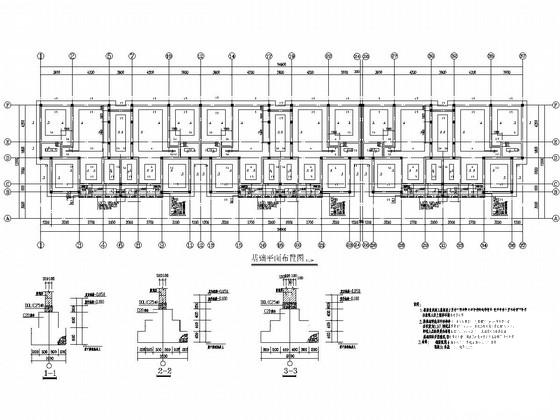

  • 6度抗震三栋6层砌体结构保障房结构CAD施工图纸(平面布置图) - 1
    第 1 张图
  • 6度抗震三栋6层砌体结构保障房结构CAD施工图纸(平面布置图) - 2
    第 2 张图
  • 6度抗震三栋6层砌体结构保障房结构CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 6度抗震三栋6层砌体结构保障房结构CAD施工图纸(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
