砖混结构星级卫生间建筑结构CAD施工图纸（6度抗震）
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：10张
附件详情
星级卫生间项目，砖混结构，抗震设防烈度为6度，条形基础。
该资料包含：
结构设计说明
，基础、柱
平面布置图

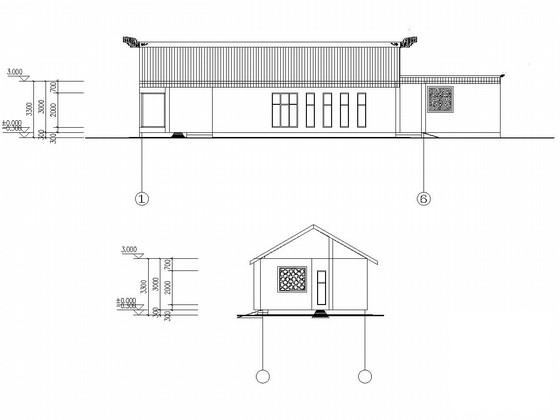

，基础详图，锚栓图，构造柱图，屋架图，屋架檩条图；平面图，立面图，剖面图，共计10张图。

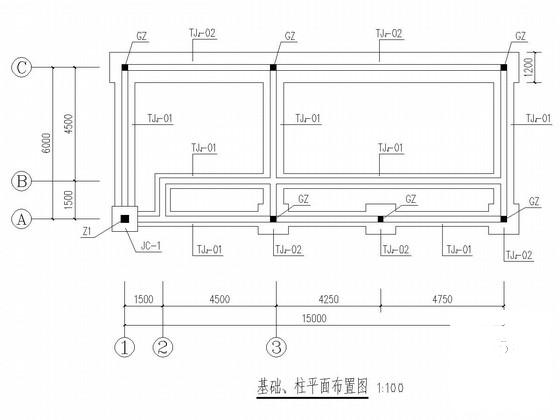

基础、柱平面布置图

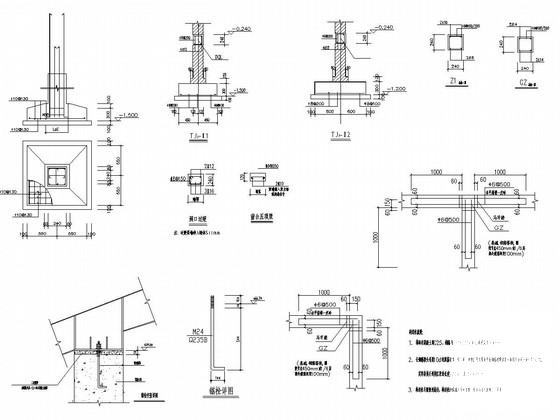

基础详图
屋面结构布置图

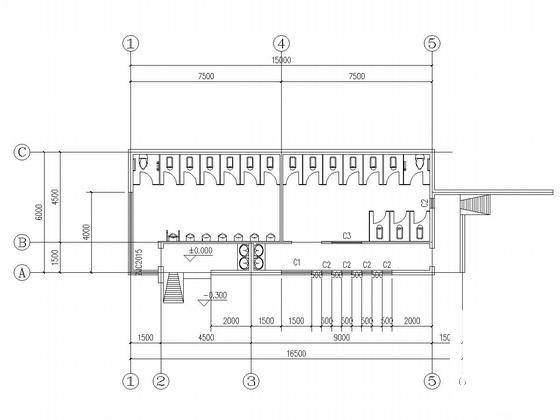

平面图
屋架图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-23
- 评论次数：0
- 浏览次数：0
- 文件大小：1.09 MB
- 收藏次数：0
-
文件名称：
附件-995879978887959558988.rar
