玻璃雨蓬网架钢结构CAD施工图纸

附件详情

该项目雨棚网架工程项目，采用网架类型为正放四角锥螺栓球节点网架，网架采用空间桁架位移法进行内力计算,节点采用铰接节点模型，屋面板采用8mm+1.52+8mm夹胶钢化玻璃。

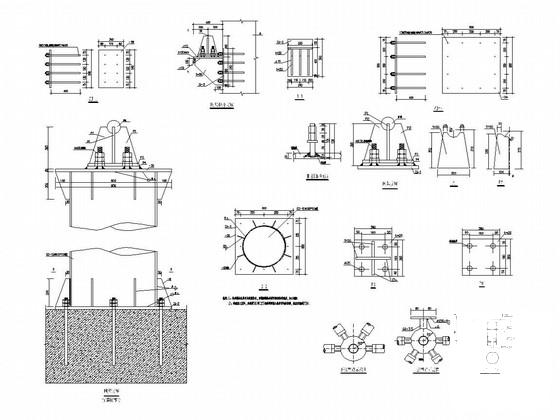

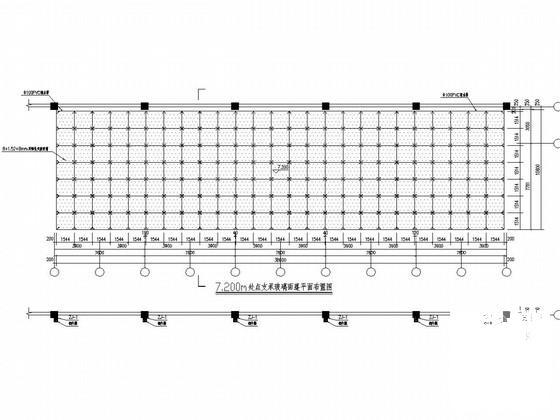

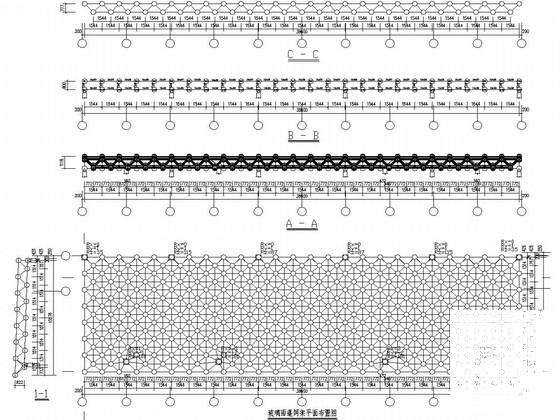

包括：设计说明，钢结构设计总说明，活动中心平面图活动中心MQ1,MQ2玻璃幕墙立面分格及埋件布置图，活动中心1轴~6轴立面分格图，活动中心6轴~1轴立面分格图，玻璃雨蓬网架 平面布置图 ，玻璃雨蓬上、下弦安装平面图，玻璃与网架结构连接大样图等共计8张图。
12月。
