厂房新增架空阁楼结构CAD施工图纸（桩基础）
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.5kN/平方米
-
参考图纸：3张
-
设计年代：近代
附件详情
建筑结构安全等级为二级,建筑地基基础设计等级为丙级，结构设计使用年限为50年。
结构设计总说明、平面布置图、 节点详图 共3张图纸。
结构设计总说明、平面布置图、 节点详图 共3张图纸。

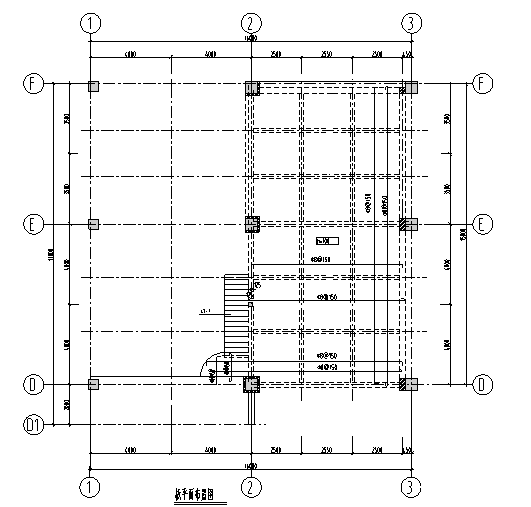

板平面布置图

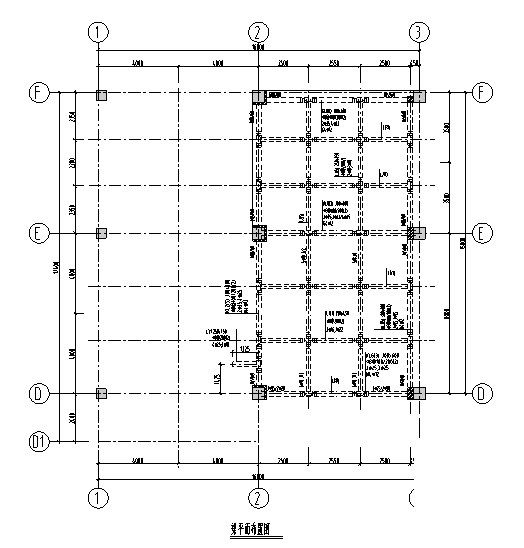

梁平面布置图

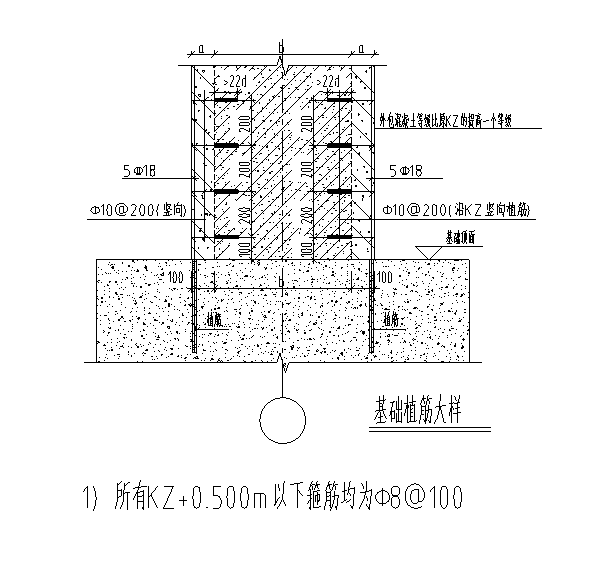

基础植筋大样
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.78 MB
- 收藏次数：0
-
文件名称：
附件-995877807569507675778.rar
