增建5层钢框架结构观光电梯结构CAD施工图纸
- 建筑类别：娱乐
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 钢结构：轻钢结构
- 风压：0.45kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：7张
- 设计年代：近代
附件详情
该项目为在原建筑楼边增加电梯一部，电梯载重0.63吨，层数5层，檐口高度约17.5m，构体系：钢框架-电梯井外维护为8+1.52pvb+8钢化夹胶玻璃幕墙（外维护由专业装修公司施工）。6度设防。
该资料包含：
结构设计说明

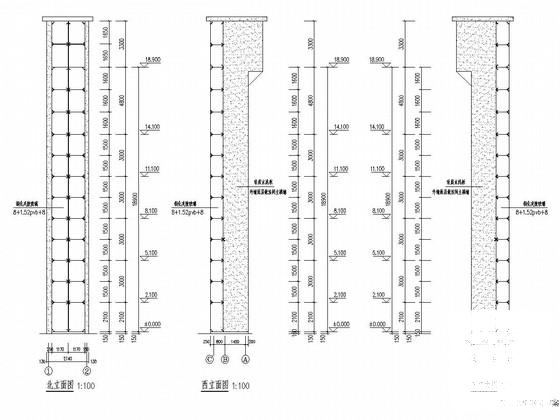

，平面图，立面图，立面结构图，构造详图等7张图。

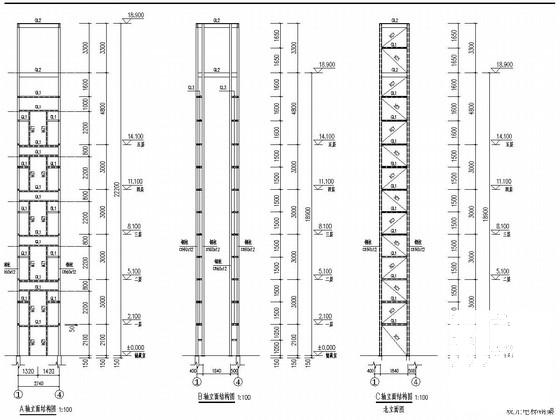

立面结构图

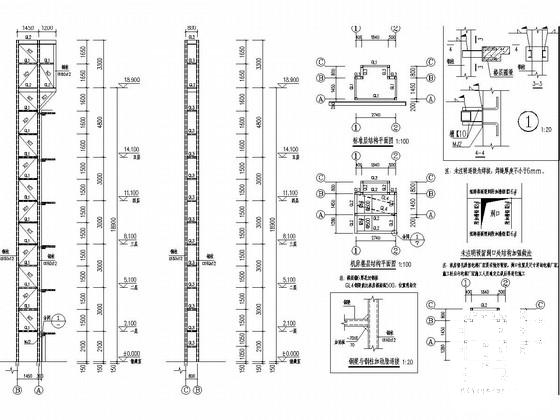

立面结构图

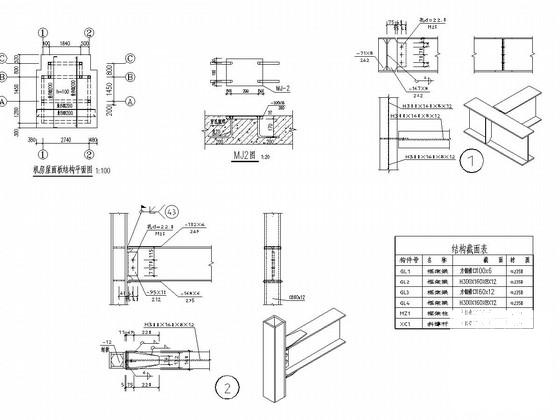

构造详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.26 MB
- 收藏次数：0
-
文件名称：
附件-995877997779877659850.rar
