3257平米6层学院公寓水施竣工图纸

搜索更多资源
  • 建筑类别：宿舍（公寓）
  • 建筑地上层数：0层
  • 建筑地下层数：6层
  • 出图日期：2007
  • 建筑设计面积：3257.04平方米
  • 设计阶段：竣工图
  • 供水方式：市政供水
  • 供水分区：无
  • 设计内容：给排水,消火栓,灭火器

附件详情

  • 1.说明 图例
  • 2.一层给排水管道平面图
  • 3.二层给排水管道平面图
  • 4.三~六层给排水管道平面图
  • 5.19.80标高层给排水管道平面图、厨房,卫生间给排水管道详图
  • 6.生活给水管道系统图
  • 7.室内消火栓给水管道系统图、排水管道系统图(一)
  • 8.排水管道系统图(二)

附件详情

该项目为大连某学院教师单身公寓,主体建筑为六层, 建筑高度为19.80m,建筑面积3257.04平方米.设有生活给水系统,排水系统,消火栓系统;图共8张

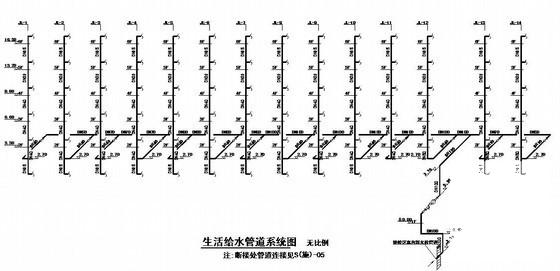

生活给水管道系统图

排水管道系统图

室内消火栓给水管道系统图
