局部2层门式刚架厂房结构CAD施工图纸(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:22张

附件详情

结构设计总说明、基础布置图、锚栓布置图、柱及柱间支撑布置图、柱间支撑布置图、刚架及屋面支撑布置图、GJ详图、屋面檩条布置图、墙梁布置图、吊车梁布置图、DCL、夹层楼板配筋图、夹层钢梁节点 平面布置图 、钢梁与钢柱梁的连接大样、焊接大样共22张图纸。


基础布置图

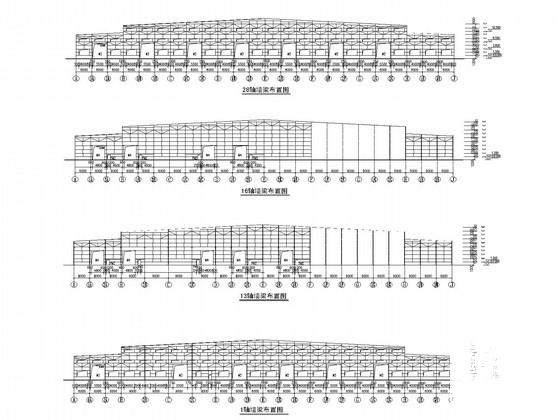

墙梁布置图

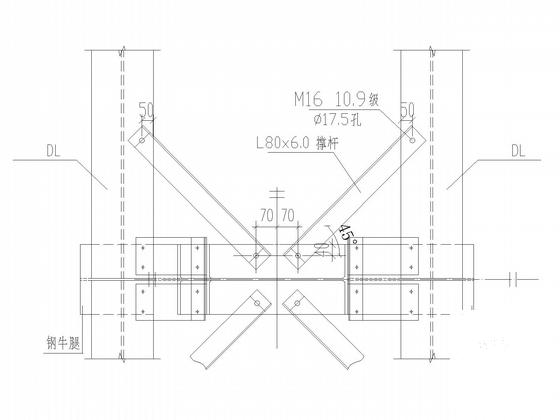

用于中柱时吊车梁的撑杆布置

DCL详图

柱间支撑布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

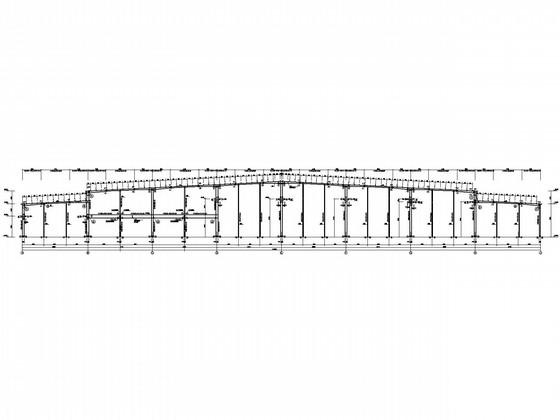

  • 局部2层门式刚架厂房结构CAD施工图纸(平面布置图) - 1
    第 1 张图
  • 局部2层门式刚架厂房结构CAD施工图纸(平面布置图) - 2
    第 2 张图
  • 局部2层门式刚架厂房结构CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 局部2层门式刚架厂房结构CAD施工图纸(平面布置图) - 4
    第 4 张图
  • 局部2层门式刚架厂房结构CAD施工图纸(平面布置图) - 5
    第 5 张图
  • 局部2层门式刚架厂房结构CAD施工图纸(平面布置图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
