骨架支撑式膜结构看台遮阳膜及土建看台结构CAD施工图纸(建筑图纸)(排水总平面图)

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构,其他结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.20kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:33张
  • 设计年代:近代

附件详情

中学体育场,骨架支撑式膜结构看台遮阳膜,遮阳膜下为土建看台,总投影面积为291平方米,看台地上1层,高度2.45米,建筑面积约207平方米,框架结构,7度设防,田径运动场地周长340米,半径26.2米,直段长80.30米,6分道,分道宽1.22米,直道6分道。
遮阳膜:膜结构设计总说明,建筑轴侧图、平面图,立面图、侧面图,结构轴测图,平面图,拉杆详图,板件放样图,膜节点 平面布置图 ,膜 节点图 等15张图。
土建看台:建筑设计说明,看台底层平面图,看台层平面图,立面图、剖面图; 结构设计说明 ,基础平面布置图,柱配筋平面图,梁配筋图,板配筋图等共计11张图。
操场:施工总说明,总平面图,操场平面图,排水总平面图,排水沟大样图,铅球场地大样图,跳远及三级跳远场地详图7张图。
总计33张图。分享投稿时间:近几年5月。

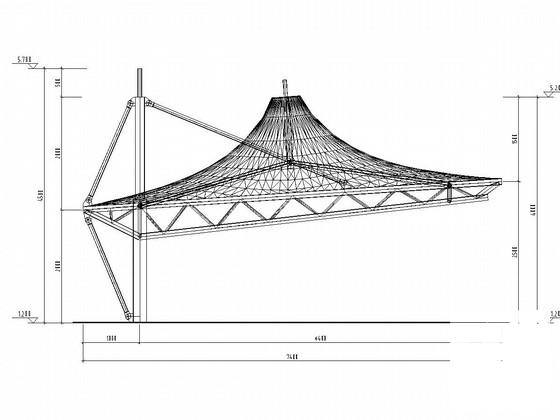

建筑侧面图

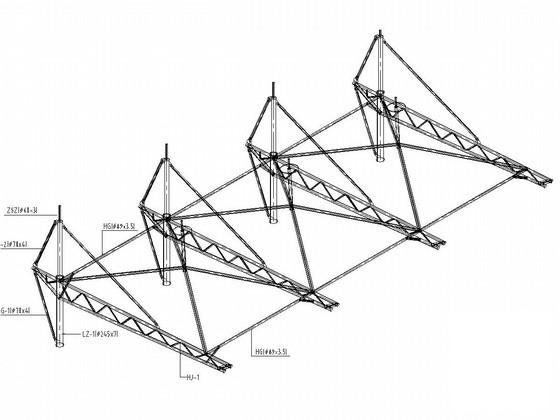

结构轴测图

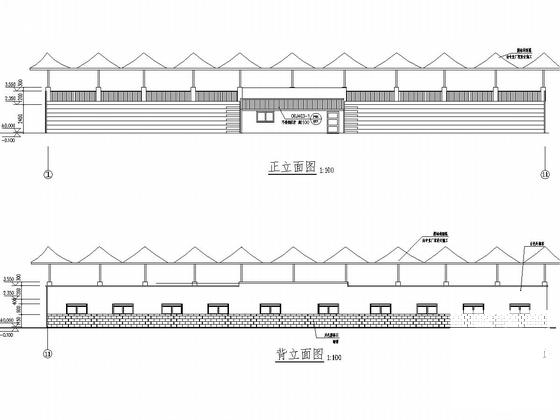

看台立面图

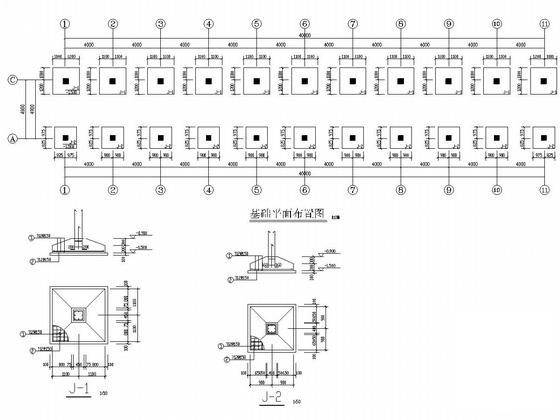

看台基础图

一层顶梁配筋图

操场平面图

铅球场地大样图

尺寸图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 骨架支撑式膜结构看台遮阳膜及土建看台结构CAD施工图纸(建筑图纸)(排水总平面图) - 1
    第 1 张图
  • 骨架支撑式膜结构看台遮阳膜及土建看台结构CAD施工图纸(建筑图纸)(排水总平面图) - 2
    第 2 张图
  • 骨架支撑式膜结构看台遮阳膜及土建看台结构CAD施工图纸(建筑图纸)(排水总平面图) - 3
    第 3 张图
  • 骨架支撑式膜结构看台遮阳膜及土建看台结构CAD施工图纸(建筑图纸)(排水总平面图) - 4
    第 4 张图
  • 骨架支撑式膜结构看台遮阳膜及土建看台结构CAD施工图纸(建筑图纸)(排水总平面图) - 5
    第 5 张图
  • 骨架支撑式膜结构看台遮阳膜及土建看台结构CAD施工图纸(建筑图纸)(排水总平面图) - 6
    第 6 张图
  • 骨架支撑式膜结构看台遮阳膜及土建看台结构CAD施工图纸(建筑图纸)(排水总平面图) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
