3层砖混教学楼改造加层结构CAD施工图纸(8度抗震)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目为1999施工完成并投入使用。原设计教学楼部分为三层砖混结构,墙体采用烧结普通粘土砖与混合砂浆砌筑。加层部分采用钢结构框架结构,屋面板采用槽型压型钢板加混凝土组合楼板,后加框架柱与原结构采用预埋锚栓连接。
该资料包含: 结构设计说明 ,柱脚平面布置图,地脚锚栓布置图,屋顶压型钢板结构 平面布置图 ,屋顶板配筋平面图, 楼梯详图 节点详图
共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

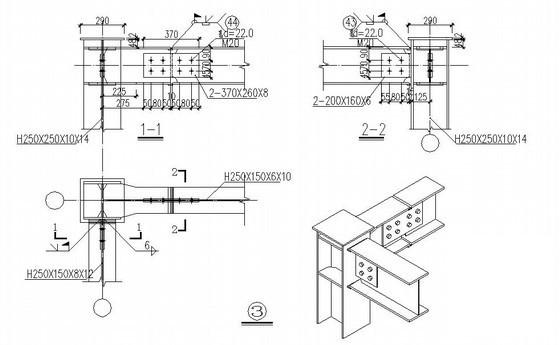

  • 3层砖混教学楼改造加层结构CAD施工图纸(8度抗震) - 1
    第 1 张图

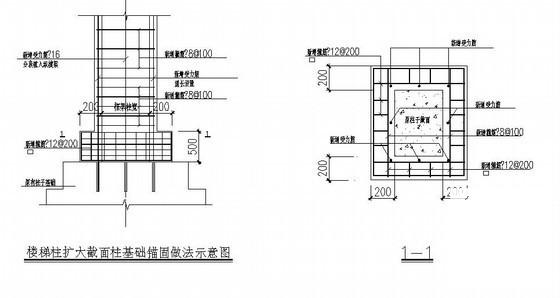

  • 3层砖混教学楼改造加层结构CAD施工图纸(8度抗震) - 2
    第 2 张图

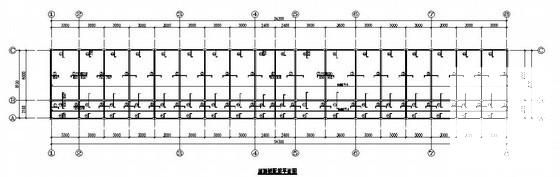

  • 3层砖混教学楼改造加层结构CAD施工图纸(8度抗震) - 3
    第 3 张图

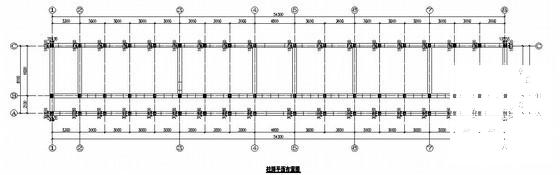

  • 3层砖混教学楼改造加层结构CAD施工图纸(8度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
