两栋新教学楼抗震加固结构CAD施工图纸（条形基础）(素混凝土)
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
1.该项目建筑平面呈 L字形，建筑面积2394平方米，建筑总长度62.400m,总宽度26.10m,总高度为10.80m，建筑层高为3.60m，为三层结构砌体房屋，原有基础形式采用素混凝土条形基础。
2.该项目建筑平面呈一字形，建筑面积790平方米，建筑总长度48.30m,总宽度为12.60m,总高度为6.60m，建筑层高为3.30m，为二层结构砌体房屋，原有基础形式采用素混凝土条形基础。
该资料包含：
结构设计总说明
加固技术说明
墙体加固平面图
钢筋网水泥砂浆面层加固内墙底部做法大样
梁加固平面图
板加固平面图
共13张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

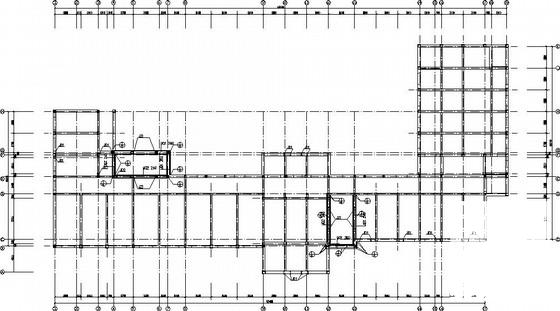

第 1 张图 -

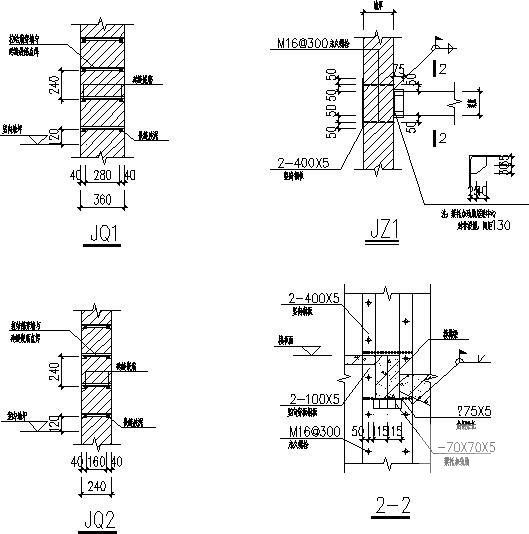

第 2 张图 -

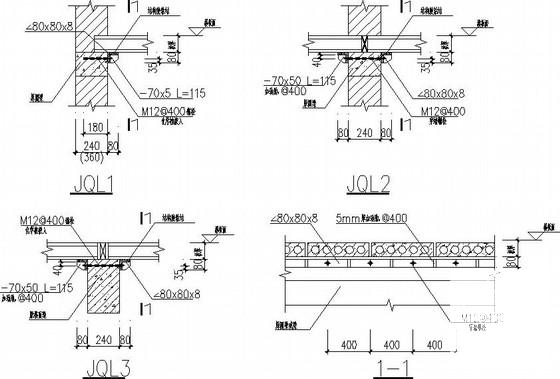

第 3 张图 -

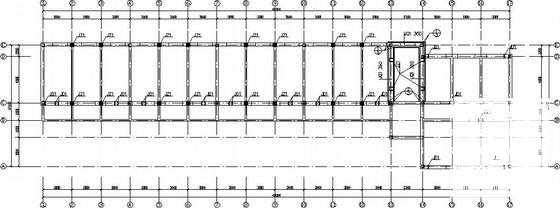

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.42 MB
- 收藏次数：0
-
文件名称：
附件-995877797958087875586.zip
