C型冷弯薄壁型钢汽车销售服务店结构CAD施工图纸（6度抗震）

附件详情

该资料为车特约销售服务店，年限为50年，抗震设防类别为丙类， 地震烈度6度(0.05g),结构安全等级为二级。
1.屋面及墙面维护为彩色压型钢板内填玻璃棉保温复合板,做法详建施。
2.檩条及墙梁为C型冷弯薄壁型钢。
3.梁及柱结构采用型钢和焊接实腹式H形截面的主刚架,钢柱脚与混凝土基础为刚接和铰接形式。

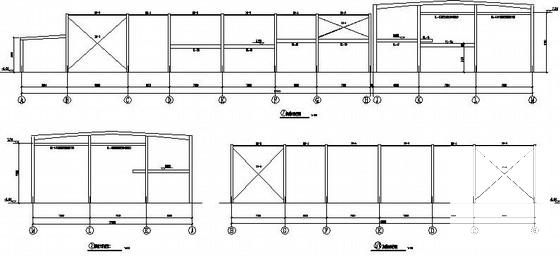

图纸主要包括： 钢 结构设计说明 、基础平面布置图、基础详图一、地脚螺栓平面布置图、刚架及支撑系统平面布置图、钢结构立面布置图、屋面檩条、拉条及隅撑 平面布置图 、交车区墙檩立面布置图、雨蓬骨架详图、墙檩拉条连接节点、支撑圆钢接长节点、墙梁安装节点、GJ-1详图、GJ-2,2a详图、GJ-6详图、 展厅钢梯详图、GJ-3,3a,3b,3c详图、 GJ-4详图、GJ-5，5a详图扥共17张图纸。
